Руководство содержит сведения, отражающие современные представления опроцессах развития пожара и тушения нефти и нефтепродуктов в резервуарныхпарках, об организации работ при различных способах подачи пенных средств иобеспечении безопасности личного состава пожарной охраны.

С выходом настоящегоРуководства утрачивают силу следующие документы:

Указания по тушению пожаровнефти и нефтепродуктов в резервуарах. - М.: ГУПО-ВНИИПО, 1973.;

Рекомендации по тушениюпожаров нефти и нефтепродуктов в резервуарах. - М.: ВНИИПО, 1991.;

Рекомендации попредупреждению и тушению пожаров в резервуарах с понтоном и плавающей крышей. -М., 1982. (в части тушения пожара);

Наставление по использованиюпередвижной пожарной техники для тушения пожаров горючих жидкостей врезервуарах подслойным способом. - М.: ВНИИПО-ВИПТШ, 1995.;

Рекомендации по обеспечениюпожарной безопасности и тактике тушения пожаров в резервуарах на свайныхоснованиях для условий Западной Сибири и Крайнего Севера. - Тюмень, 1987.

Предназначено дляначальствующего состава Государственной противопожарной службы, преподавателейи слушателей пожарно-технических учебных заведений, специалистов ведомств,организаций и предприятий нефтяной отрасли.

Разработано авторским коллективом в составе: канд. техн. наук И.Ф.Безродного, канд. техн. наук В.А.Меркулова,канд. техн. наук А.В.Шарикова (ВНИИПО МВД России); канд.техн. наук Е.Е. Кирюханцева, д-ратехн. наук А.Ф. Шароварникова, д-ратехн. наук В.П. Сучкова, канд. техн.наук С.С. Воеводы, канд. техн. наук Ю.М. Сверчкова (МИПБ МВД России); канд. техн. наук В.П. Молчанова, Ю.И. Панкова, канд. техн. наук А.Н. Гилетича, Ю.И. Дешевых, В.А. Колганова (ГУГПС МВДРоссии).

Внесены и подготовлены кутверждению отделом пожарной охраны объектов ГУГПС МВД России.

Утверждены начальником ГУГПСМВД России 12 декабря 1999 г. Введены в действие с 01.01.2000 г.

ВВЕДЕНИЕ

Организация тушения нефти инефтепродуктов в резервуарах и резервуарных парках основана на оценке возможныхвариантов возникновения и развития пожара. Пожары в резервуарах характеризуютсясложными процессами развития, как правило, носят затяжной характер и требуютпривлечения большого количества сил и средств для их ликвидации.

В Руководстве рассмотреныособенности развития пожаров в резервуарах, огнетушащее действие пены средней инизкой кратности при подаче ее сверху и под слой горючего, приведены нормативныеинтенсивности подачи пены из отечественных и известных зарубежныхпенообразователей, а также рекомендации по организации работы оперативногоштаба на пожаре.

Основным средством тушенияпожаров в резервуарах является пена средней и низкой кратности, подаваемая наповерхность горючей жидкости. Вместе с тем СНиП 2.11.03-93 "Склады нефти инефтепродуктов. Противопожарные нормы" [1] допускает применениеподслойного способа подачи пены, а также других способов и средств тушенияпожаров в резервуарах, обоснованных результатами научно-исследовательских работи согласованных в установленном порядке. Для тушения нефти и нефтепродуктовприменяются отечественные и зарубежные пеногенераторы и пенообразователи,прошедшие сертификацию и имеющие рекомендации по их применению и хранению.

Настоящее Руководствопредставляет собой обобщенный и переработанный вариант документов [2-8],дополненный новыми требованиями к организации тушения пожаров в резервуарахпеной низкой кратности, подаваемой в слой горючей жидкости или на ееповерхность. Рассмотрены факторы, усложняющие процесс тушения, а такжеособенности тушения пожара в резервуарах в условиях низких температур, даныпрактические рекомендации. Определены меры безопасности личного состава.

При разработке документаиспользованы результаты экспериментальных и теоретических исследований пообеспечению пожарной безопасности резервуарных парков, проведенных во ВНИИПОМВД России, МИПБ (ВИПТШ) МВД России, на полигонах УГПС республик Башкортостан(г. Октябрьский), Татарстан (г. Альметьевск), Красноярского края (г. Норильск),Рязанской (Рязанский НПЗ), Тюменской (г. Новый Уренгой), Оренбургской,Астраханской, Самарской, Пермской областей, и учтены предложения практическихработников УГПС МВД (ГУВД, УВД) России, опыт тушения пожаров в резервуарах ирезервуарных парках в России и ряде стран СНГ.

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Резервуарный парк - группа (группы) резервуаров, предназначенных для хранения нефти инефтепродуктов и размещенных на участке территории, ограниченной по периметруобвалованием или ограждающей стенкой при наземных резервуарах и дорогами илипротивопожарными проездами при подземных (заглубленных в грунт или обсыпанныхгрунтом) резервуарах, установленных в котлованах или выемках.

Интенсивность подачи огнетушащего вещества - количество огнетушащеговещества, подаваемого на единицу площади (объема) в единицу времени.

Нормативная интенсивность подачи огнетушащего вещества (пены) - интенсивностьподачи огнетушащего вещества (пены), соответствующая требованиям нормативнойдокументации.

Охлаждение резервуара - подача воды на орошение резервуара стационарнымисистемами охлаждения или пожарными стволами от передвижной пожарной техники,водопровода высокого давления.

Линейная скорость выгорания - изменение высоты слоя горючей жидкости в единицувремени в процессе выгорания.

Линейная скорость прогрева - изменение толщины гомотермического слоя в единицувремени.

"Карман" - объем, в котором горение и прогрев жидкости, а также тепломассообменпри подаче воздушно-механической пены происходит независимо от остальной массыгорючего в резервуаре.

Инертность пены - способность пены противостоять "загрязнению" горючейжидкостью в процессе прохождения ее через слой нефти или нефтепродукта либо приконтакте с ним.

Биологически "мягкие" пенообразователи - пенообразователи,биоразлагаемость которых составляет более 80 %.

Биологически "жесткие" пенообразователи - пенообразователи,биоразлагаемость которых составляет не более 40 %.

Кратность пены - отношение объема пены к объему раствора пенообразователя,содержащегося в ней. В зависимости от величины кратности пену подразделяют:

на пену низкой кратности(кратность не более 20);

пену средней кратности (кратностьот 20 до 200);

пену высокой кратности(кратность более 200).

Время свободного развития пожара - интервал времени от момента возникновения пожарадо момента подачи огнетушащих веществ.

Уровень взлива - высота открытой поверхности горючей жидкости в резервуареотносительно его основания.

Вскипание - процесс вспенивания горючей жидкости из-за присутствия в ней либопопадания в нее капель воды, которые испаряются в прогретом слое горючего. Приэтом возможно увеличение объема прогретого слоя жидкости в 4-5 раз.

Выброс- интенсивный поток горючей жидкости из резервуара в результате механическоговытеснения ее паром, образованным при вскипании донной воды.

Гомотермический (прогретый) слой - толщинаслоя нефти или нефтепродукта, прогретого в результате горения жидкости врезервуаре до температуры кипения или близкой к ней.

Развитие пожара - увеличение геометрических размеров зоны горения, опасных факторовпожара и усиление вторичных проявлений опасных факторов пожара в соответствии сГОСТ 12.1.004-91.

Гидродинамическая волна - мощный поток нефти или нефтепродукта,образующийся при разрыве (раскрытии) стенки резервуара.

1. ВОЗНИКНОВЕНИЕ И РАЗВИТИЕПОЖАРОВ В РЕЗЕРВУАРАХ И РЕЗЕРВУАРНЫХ ПАРКАХ

1.1. ВОЗНИКНОВЕНИЕ ПОЖАРА

1.1.1. Возникновение пожарав резервуаре зависит от следующих факторов: наличия источника зажигания,свойств горючей жидкости, конструктивных особенностей резервуара, наличиявзрывоопасных концентраций внутри и снаружи резервуара. Краткая характеристикарезервуаров и резервуарных парков представлена в прил. 1.

Пожар в резервуаре вбольшинстве случаев начинается со взрыва паровоздушной смеси. На образованиевзрывоопасных концентраций внутри резервуаров оказывают существенное влияниефизико-химические свойства хранимых нефти и нефтепродуктов, конструкциярезервуара, технологические режимы эксплуатации, а также климатические иметеорологические условия. Взрыв в резервуаре приводит к подрыву (реже срыву)крыши с последующим горением на всей поверхности горючей жидкости. При этом,даже в начальной стадии, горение нефти и нефтепродуктов в резервуаре можетсопровождаться мощным тепловым излучением в окружающую среду, а высотасветящейся части пламени составлять 1-2 диаметра горящего резервуара.Отклонение факела пламени от вертикальной оси при скорости ветра около 4 м×с^-1 составляет60-70°.

1.1.2. Факельное горениеможет возникнуть на дыхательной арматуре, местах соединения пенных камер состенками резервуара, других отверстиях или трещинах в крыше или стенке резервуарапри концентрации паров нефтепродукта в резервуаре выше верхнегоконцентрационного предела распространения пламени (ВКПРП).

Если при факельном горениинаблюдается черный дым и красное пламя, то это свидетельствует о высокойконцентрации паров горючего в объеме резервуара, и опасность взрыванезначительная. Сине-зеленое факельное горение без дымообразованиясвидетельствует о том, что концентрация паров продукта в резервуаре близка кобласти воспламенения и существует реальная опасность взрыва.

1.1.3. На резервуаре сплавающей крышей возможно образование локальных очагов горения в зонеуплотняющего затвора, в местах скопления горючей жидкости на плавающей крыше.

1.1.4. При хранении нефти инефтепродуктов в условиях низких температур возможно зависание понтона илиплавающей крыши при откачке продукта из резервуара, что может привести кпадению их с последующим возникновением пожара.

1.1.5. Условиями длявозникновения пожара в обваловании резервуаров являются: перелив хранимогопродукта, нарушение герметичности резервуара, задвижек, фланцевых соединений,наличие пропитанной нефтепродуктом теплоизоляции на трубопроводах ирезервуарах.

1.2. РАЗВИТИЕ ПОЖАРА

1.2.1. Дальнейшее развитиепожара зависит от места его возникновения, размеров начального очага горения,устойчивости конструкций резервуара, климатических и метеорологических условий,оперативности действий персонала объекта, работы систем противопожарной защиты,времени прибытия пожарных подразделений.

1.2.2. На основе анализапожаров и аварий, происшедших как у нас в стране, так и за рубежом, а такжематериалов научных исследований пожары в резервуарах и резервуарных паркахмогут развиваться по следующим вариантам (рис. 1.2) [9, 10].

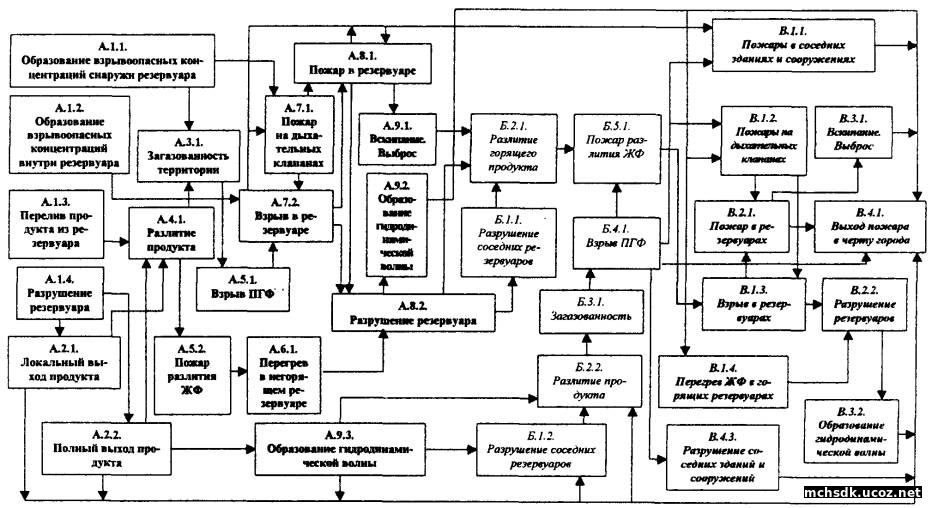

Рис. 1.2. Схема вероятных сценариев развития пожара в резервуарномпарке

Пожары подразделяются наследующие уровни:

первый (А) - возникновение иразвитие пожара в одном резервуаре без влияния на соседние;

второй (Б) - распространениепожара в пределах одной группы;

третий (В) - развитие пожарас возможным разрушением горящего и соседних с ним резервуаров, переходом его насоседние группы резервуаров и за пределы резервуарного парка.

1.2.3. На резервуарах сплавающей крышей в результате теплового воздействия локального очага горенияпроисходит разрушение герметизирующего затвора, а полная потеря плавучихсвойств и затопление крыши в реальных условиях может произойти через один час.

При низком уровненефтепродукта, когда горение происходит под понтоном или плавающей крышей,условия тушения пожара усложняются. Проникновению пены на свободную поверхностьнефтепродукта препятствуют корпус понтона (плавающей крыши) и элементыгерметизирующего затвора.

1.2.4. В железобетонномрезервуаре в результате взрыва происходит разрушение части покрытия. Горение научастке образовавшегося проема сопровождается обогревом железобетонныхконструкций покрытия. Через 20-30 мин возможно обрушение конструкций иувеличение площади пожара.

1.2.5. Развитие пожара вобваловании характеризуется скоростью распространения пламени по разлитомунефтепродукту, которая составляет для жидкости, имеющей температуру нижетемпературы вспышки, - 0,05 м×с^-1, а притемпературе жидкости выше температуры вспышки - более 0,5 м×с^-1. После 10-15 минвоздействия пламени происходит потеря несущей способности маршевых лестниц,выход из строя узлов управления коренными задвижками и хлопушами,разгерметизация фланцевых соединений, нарушение целостности конструкциирезервуара, возможен взрыв в резервуаре.

1.2.6. Одним из наиболееважных параметров, характеризующих развитие пожара в резервуаре, является еготепловой режим. В зависимости от физико-химических свойств горючих жидкостейвозможен различный характер распределения температур в объеме жидкости. Пригорении керосина, дизельного топлива, индивидуальных жидкостей значениетемпературы; экспоненциально снижается от температуры кипения на поверхности дотемпературы хранения в глубинных слоях. Характер кривой распределениятемпературы горючей жидкости изменяется с увеличением времени горения [11, 12].

При горении мазута, нефти,некоторых видов газового конденсата и бензина в горючем образуется прогретый дотемпературы кипения топлива гомотермический слой [11, 12], увеличивающийся с течением времени.

Линейные скорости выгоранияи прогрева нефти и нефтепродуктов во многом зависят от скорости ветра,обводненности продукта, характера обрушения крыши, организации охлаждениястенок резервуара. Значения скоростей выгорания и прогрева горючих жидкостей,необходимые для проведения расчетов, приведены в табл. 1.1.

С увеличением скорости ветрадо 8-10 м×с^-1 скоростьвыгорания горючей жидкости возрастает на 30-50 %. Сырая нефть и мазут,содержащие эмульсионную воду, могут выгорать с большей скоростью, чем указано втабл. 1.1.

Накопление тепловой энергиив горючем оказывает значительное влияние на увеличение расходов пенных средств.Кроме того, увеличение времени свободного развития пожара повышает опасностьего распространения на соседние резервуары, способствует образованию факторов,усложняющих тушение, создает угрозу вскипания, выброса.

1.2.7. Горение нефти инефтепродуктов в резервуарах может сопровождаться вскипанием и выбросами.Вскипание горючей жидкости происходит из-за наличия в ней взвешенной воды,которая при прогреве горящей жидкости выше 100°С испаряется, вызываявспенивание нефти или нефтепродукта. Вскипание может произойти примерно через60 мин горения при содержании влаги в нефти (нефтепродукте) более 0,3 %.Вскипание также может произойти в начальный период пенной атаки при подаче пенына поверхность горючей жидкости с температурой кипения выше 100 °С [3]. Этот процессхарактеризуется бурным горением вспенившейся массы продукта.

При горении жидкости наверхнем уровне взлива возможен перелив вспенившейся массы через бортрезервуара, что создает угрозу людям, увеличивает опасность деформации стенокгорящего резервуара и перехода огня на соседние резервуары и сооружения.

Таблица 1.1

Линейная скорость выгоранияи прогрева углеводородных жидкостей

Наименование горючей жидкости	Линейная скорость выгорания, м×ч^-1	Линейная скорость прогрева горючего, м×ч^-1
Бензин	До 0,30	До 0,10
Керосин	До 0,25	До 0,10
Газовый конденсат	До 0,30	До 0,30
Дизельное топливо из газового конденсата	До 0,25	До 0,15
Смесь нефти и газового конденсата	До 0,20	До 0,40
Дизельное топливо	До 0,20	До 0,08
Нефть	До 0,15	До 0,40
Мазут	До 0,10	До 0,30

1.2.8. Выброс нефти и темныхнефтепродуктов из горящего резервуара происходит при достижении поверхностислоя донной (подтоварной) воды гомотермическим (прогретым) слоем горючей жидкости.Этот слой, соприкасаясь с водой, нагревает ее до температуры значительнобольшей, чем температура кипения. При этом происходит бурное вскипание воды свыделением большого количества пара, который выбрасывает находящуюся над слоемводы горящую жидкость за пределы резервуара.

Обычно выбросу предшествуютвнешние признаки - усиление горения, изменение цвета пламени, усиление шума пригорении, могут также наблюдаться отдельные потрескивания (хлопки), вибрация верхнихпоясов стенки резервуара. Как правило, выброс носит пульсирующий характер,причем интенсивность его, т. е. увеличение высоты и объема факела пламени,нарастает в самом процессе выброса. Толщина слоя донной (подтоварной) воды, какправило, на мощность выброса влияния не оказывает. Ориентировочное времянаступления возможного выброса можно определить по формуле

Т = (Н - h) / (W + и + V),

где Т -время от начала пожара до ожидаемого момента наступления выброса, ч; Н - начальная высота слоя горючей жидкостив резервуаре, м; Н - высота слоядонной (подтоварной) воды, м; W - линейная скорость прогревагорючей жидкости, м×ч^-1 (табл. 1.1); и - линейная скорость выгорания горючей жидкости, м×ч^-1 (табл. 1.1); V - линейная скорость понижения уровня вследствие откачки, м×ч^-1 (если откачкане производится, то V = 0).

При затоплении плавающейкрыши или понтона за величину Нследует принимать высоту слоя продукта только над крышей или понтоном (рис.1.1).

Рис. 1.1.Определение высоты продукта для расчета времени выброса

1.2.9. При пожаре в резервуаре возможно образование"карманов", которые значительно усложняют процесс тушения."Карманы" могут иметь различную форму и площадь и образуются как настадии возникновения в результате перекоса понтона, плавающей крыши, частичногообрушения крыши, так и в процессе развития пожара при деформации стенок.

1.2.10. Устойчивостьгорящего резервуара зависит от организации действий по его охлаждению. Приотсутствии охлаждения горящего резервуара в течение 5-15 мин стенка резервуарадеформируется до уровня взлива горючей жидкости.

2. ОГНЕТУШАЩИЕВЕЩЕСТВА И СПОСОБЫ ТУШЕНИЯ

2.1. ОГНЕТУШАЩЕЕ ДЕЙСТВИЕПЕНЫ

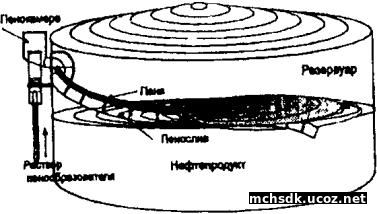

2.1.1. Основным средствомтушения нефти и нефтепродуктов в резервуарных парках являетсявоздушно-механическая пена средней и низкой кратности.

Огнетушащее действиевоздушно-механической пены заключается в изоляции поверхности горючего отфакела пламени, снижении вследствие этого скорости испарения жидкости исокращении количества горючих паров, поступающих в зону горения, а также вохлаждении горящей жидкости. Роль каждого из этих факторов в процессе тушенияизменяется в зависимости от свойств горящей жидкости, качества пены и способа ееподачи.

2.1.2. При подаче пеныодновременно происходит разрушение пены от факела пламени и нагретойповерхности горючего. Накапливающийся слой пены экранирует часть поверхностигорючего от лучистого теплового потока пламени, уменьшает количество паров, поступающихв зону горения, снижает интенсивность горения. Одновременно выделяющийся изпены раствор пенообразователя охлаждает горючее. Кроме того, в процессе тушенияв объеме горючего происходит конвективный тепломассообмен, в результатекоторого температура жидкости выравнивается по всему объему, за исключением"карманов", в которых тепломассообмен происходит независимо отосновной массы жидкости.

Для современных резервуаровтипа РВС выравнивание температуры по всему объему горящей жидкости принормативной интенсивности подачи раствора пенообразователя происходит в течение15 мин тушения при подаче пены сверху и в течение 10 мин при подаче под слойгорючего. Это время необходимо принимать в качестве расчетного при определениизапаса пенообразователя для тушения нефти и нефтепродуктоввоздушно-механической пеной. Нормативный запас пенообразователя согласно СНиП 2.11.03-93 следует принимать изусловия обеспечения трехкратного расхода раствора пенообразователя на одинпожар.

Дальность растекания пенысредней кратности по поверхности горючей жидкости обычно не превышает 25 м.

2.1.3. При подаче пены внижний пояс резервуара, непосредственно в слой горючей жидкости (подслойныйспособ тушения пожара), используются пены низкой кратности, которые получают изфторсодержащих пленкообразующих пенообразователей. Применение фторсодержащихпенообразователей является необходимым условием, поскольку пена наих основе инертна к воздействиюуглеводородов в процессе длительного подъема пены на поверхность нефтепродукта.Применение пены, получаемой на основе обычных пенообразователей для подачи подслой горючей жидкости, недопустимо, так как при прохождении через слой горючейжидкости она насыщается парами углеводородов и теряет огнетушащую способность.

Быстрой изоляции горящей поверхностипеной способствуют саморастекающаяся из пены водная пленка растворапенообразователя, имеющая поверхностное натяжение ниже натяжения горючейжидкости, а также конвективные потоки, которые направлены от места выхода пенык стенкам резервуара. В результате конвективного тепломассообмена снижаетсятемпература жидкости в прогретом слое до среднеобьемной. Вместе с теминтенсивные восходящие потоки жидкости приводят к образованию на поверхностилокальных участков горения, в которых скорость движения жидкости достигаетмаксимальных значений. Эти участки, приподнятые над остальной поверхностью иназываемые "бурунами", играют важную роль в процессе тушения. Чемвыше "бурун", тем больше пены необходимо накопить для покрытия всейповерхности горящей жидкости. Для снижения высоты "буруна" пенаподается через пенные насадки с минимальной скоростью.

Пена, всплывающая наповерхность через слой горючего, способна обтекать затонувшие конструкции ирастекаться по всей поверхности горючего. Значительное снижение интенсивностигорения достигается через 90-120 с момента появления пены на поверхности. В этовремя наблюдаются отдельные очаги горения у разогретых металлическихконструкций резервуара и в местах образования "бурунов". Вдальнейшем, в течение 120-180 с происходит полное прекращение горения.

После прекращения подачипены при полной ликвидации горения на всей поверхности горючей жидкостиобразуется устойчивый пенный слой толщиной до 10 см, который в течение 2-3 чзащищает поверхность горючей жидкости от повторного воспламенения.

2.1.4. Вода дляприготовления раствора пенообразователя не должна содержать примесейнефтепродуктов.

Для приготовления раствораиз отечественных пенообразователей в системах подслойного тушения запрещается использоватьводу с жесткостью более 30 мг-экв л^-1.

Использование оборотной водыдля приготовления раствора пенообразователя не допускается.

2.2. НОРМАТИВНЫЕ ИНТЕНСИВНОСТИ ПОДАЧИ ПЕННЫХСРЕДСТВ

2.2.1. Нормативныеинтенсивности подачи раствора пенообразователя являются одним из наиболееважных показателей в расчете сил и средств, требуемых для тушения пожара врезервуаре, определения запаса пенообразователя.

2.2.2. Главными факторами,определяющими нормативную интенсивность подачи раствора пенообразователя, являются:

физико-химические свойствагорючего;

физико-химические свойствапенообразователя и самой пены;

условия горения и тепловойрежим в зоне пожара к моменту начала пенной атаки;

способ и условия подачи пенына тушение.

2.2.3. В табл. 2.1 и 2.2 приведены нормативные интенсивности подачираствора пенообразователя для тушения нефти и нефтепродуктов в резервуарах.Характеристики отечественных и зарубежных пенообразователей, имеющих сертификатсоответствия, представлены в прил. 2.

2.2.4. При расчете сил исредств нормативная интенсивность выбирается по табл. 2.1 и 2.2 с учетом времени свободного развития пожара.

Таблица 2.1

Нормативные интенсивности подачи пены средней кратности для тушенияпожаров в резервуарах

Вид нефтепродукта	Нормативная интенсивность подачи раствора пенообразователя, л×м^-2×с^-1
Вид нефтепродукта	Фторированные пенообразователи	Пенообразователи общего назначения
Нефть и нефтепродукты с Т_всп = 28 °С и ниже и ГЖ, нагретые выше Т_всп	0,05	0,08
Нефть и нефтепродукты с Т_всп более 28 °С	0,05	0,05
Стабильный газовый конденсат	0,12	0,30
Бензин, керосин, дизельное топливо, полученные из газового конденсата	0,10	0,15

Таблица 2.2

Нормативная интенсивностьподачи пены низкой кратности для тушения нефти и нефтепродуктов в резервуарах

Вид нефтепродукта	Нормативная интенсивность подачи раствора пенообразователя, л×м^-2×с^-1
	Фторсодержащие пенообразователи (за исключением AFFF и FFFP)		Фторсинтетические пенообразователи типаAFFF		Фторпротеиновые пенообразователи типа FFFP
	на поверхность	в слой	на поверхность	в слой	на поверхность	в слой
Нефть и нефтепродукты сТ_всп = 28 °С и ниже	0,08	0,12	0,07	0,10	0,07	0,10
Нефть и нефтепродукты сТ_всп более 28 °С	0,06	0,10	0,05	0,08	0,05	0,08
Стабильный газовый конденсат	0,10	0,20	0,10	0,12	0,10	0,14
Бензин, керосин, дизельное топливо, полученные из газового конденсата	0,08	0,12	0,08	0,10	0,08	0,10

Нормативную интенсивность подачираствора пенообразователя при подаче пены на поверхность горючей жидкостиследует увеличивать в 1,5 раза при свободном развитии пожара от 3 до 6 ч; в 2раза при свободном развитии пожара от 6 до 10 ч и в 2,5 раза при свободномразвитии пожара более 10 ч.

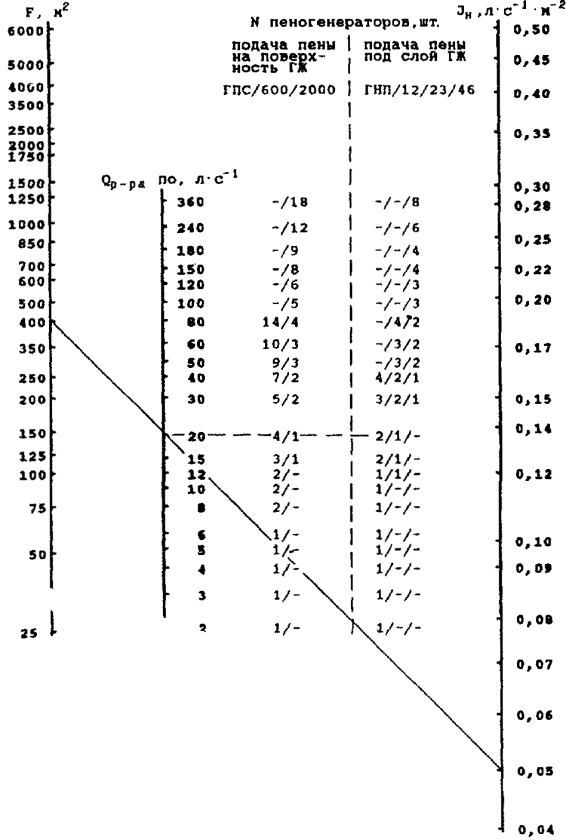

2.2.5. Для определенияколичества пеногенераторов, требуемых для тушения пожара, следует использоватьномограммуприл.3.

2.2.6. Пену среднейкратности следует получать с помощью пеногенераторов типа ГПС, а низкойкратности - с помощью стволов низкократной пены. Тактико-техническаяхарактеристика отечественной пеногенерирующей аппаратуры и техники приведена в прил. 4(табл. 1).

2.2.7. При тушении пожаровгорючих жидкостей в обваловании допускается применение пены низкой кратности,получаемой из синтетических пенообразователей общего и специального назначения.Нормативная интенсивность подачи раствора синтетического пенообразователяобщего назначения должна составлять 0,15 л×м^-2×с^-1.

2.3. ПРИМЕНЕНИЕ ДРУГИХ ВЕЩЕСТВ И СПОСОБОВПОЖАРОТУШЕНИЯ

2.3.1. При тушении пожаров врезервуарах с вязкими и легкозастывающими продуктами (мазут, масла и нефть)возможно применение распыленной воды для охлаждения поверхностного слоя горящейжидкости до температуры ниже их температуры вспышки. Необходимым условиемтушения распыленной водой является низкая среднеобьемная температура горючего(ниже температуры вспышки). Интенсивность подачи распыленной воды следуетпринимать 0,2 л×м^-2×с^-1.

2.3.2. Для тушения проливовв обваловании и межсвайном пространстве под резервуаром, локальных очаговгорения на задвижках, фланцевых соединениях, в зазоре между стенкой резервуараи плавающей крышей допускается применение огнетушащих порошковых составов синтенсивностью подачи для нефти и нефтепродуктов 0,3 кг×с^-1×м^-2, для газовогоконденсата - 0,5 кг×с^-1×м^-2. Главную рольв механизме тушения порошками играет ингибирование пламени. Порошки не обладаютохлаждающим действием. Поэтому после тушения пламени возможно повторноевоспламенение горючего. Чтобы это предотвратить, целесообразно применятькомбинированные методы тушения, сочетая подачу порошков с подачей пенныхсредств:

основное тушение пеной сдотушиванием порошком отдельных очагов горения;

основное тушение порошкомнебольших очагов горения, затем подача пены для предотвращения повторноговоспламенения.

Интенсивность во всехслучаях такая же, как и при индивидуальном использовании этих веществ.

Применение комбинированногометода тушения требует дополнительных сил и средств. Поэтому он целесообразен,как правило, в тех случаях, когда тушение одним огнетушащим веществом недостигается.

Основные характеристикиогнетушащих порошков общего назначения приведены в прил. 5.

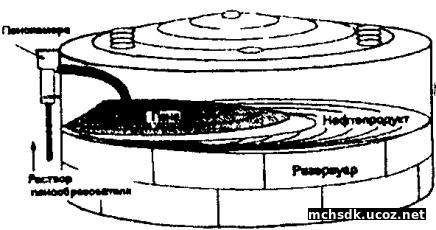

2.4. ОСОБЕННОСТИ ТУШЕНИЯ ПОЖАРОВ В РЕЗЕРВУАРАХПОДСЛОЙНЫМ СПОСОБОМ

2.4.1. Тушение пожараподачей пены в основание резервуара может быть осуществлено двумя способами.Первый заключается в подаче низкократной пены снизу на поверхность горящейжидкости через эластичный рукав, который защищает пену от непосредственногоконтакта с нефтепродуктом. Такая защита пены необходима, поскольку для ееполучения применяется обычный пенообразователь общего назначения. Второй способ- подача низкократной пены непосредственно в слой горючей жидкости - сталвозможным после появления фторсодержащих пленкообразующих пенообразователей,пены которых инертны к нефти и нефтепродуктам. Он является более надежным ипростым в исполнении.

Преимущество подслойного способаперед традиционным, где пену подают сверху, заключается в защищенностипеногенераторов и пеновводов от взрыва паровоздушной смеси. Важно, что приреализации подслойного способа личный состав пожарных подразделений и техниканаходятся за обвалованием и меньше подвергаются непосредственной опасности отвыброса или вскипания горящей нефти.

2.4.2. При ликвидациипожаров в резервуарах, оборудованных системой подслойного тушения, подача пенынизкой кратности осуществляется непосредственно в слой нефтепродукта черезпенопроводы системы пожаротушения, находящиеся в нижней части резервуара, спомощью передвижной пожарной техники.

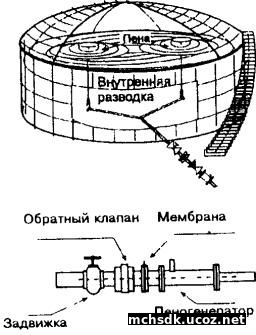

Система подслойного тушениявключает протяженную линию трубопроводов для подачи пенообразующего раствора кпеногенераторам и далее низкократной пены по пенопроводам через стенкурезервуара внутрь, непосредственно в нефтепродукт, через систему пенныхнасадков.

2.4.3. Тушение пожаровподачей пены в слой горючего возможно только при использовании специальныхпенообразователей, обладающих инертностью к нефтепродуктам и способныхобразовывать пленку на поверхности горючей жидкости.

Нормативные интенсивностиподачи раствора пенообразователя выбираются в соответствии с табл. 2.2.

Рис. 2.1. Общий видвысоконапорного пеногенератора
для получения пены низкой кратности

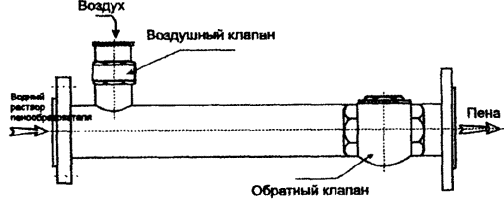

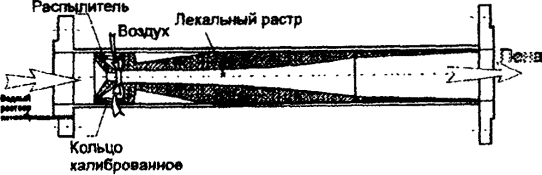

Рис. 2.2. Схема внутреннегоустройства пеногенератора

2.4.4. Пена низкой кратностиобразуется в высоконапорных пеногенераторах, устанавливаемых за обвалованием.Общий вид высоконапорного пеногенератора для подачи пены низкой кратности вслой горючего представлен на рис. 2.1 и 2.2. Тактико-технические характеристикипеногенераторов приведены в прил. 4.

3. ТУШЕНИЕПОЖАРОВ В РЕЗЕРВУАРАХ И РЕЗЕРВУАРНЫХ ПАРКАХ

3.1. ОБЩИЕ ТРЕБОВАНИЯ

3.1.1. Тушение пожаров врезервуарах и резервуарных парках представляет собой боевые действия,направленные на ликвидацию пожара.

Организация тушения пожаровв резервуарах и резервуарных парках должна осуществляться с учетом требованийБоевого устава пожарной охраны (БУПО), а также настоящего Руководства.

3.1.2. Управление боевымидействиями при тушении пожара предусматривает:

оценку обстановки и созданиесоответствующей требованиям БУПО нештатной структуры управления боевымидействиями на месте пожара;

определение компетенцииоперативных должностных лиц и их персональной ответственности при выполнениипоставленных задач;

планирование действий по тушениюпожара, в том числе определение необходимых сил и средств, принятие решений поорганизации боевых действий;

постановку задач передучастниками тушения пожара, обеспечение контроля и необходимого реагирования наизменение обстановки на пожаре;

осуществление вустановленном порядке учета изменения обстановки на пожаре, применения сил исредств для его тушения, а также регистрацию необходимой информации, в томчисле диспетчером и с помощью технических средств нештатной службы управлениягарнизона;

проведение другихмероприятий, направленных на обеспечение эффективности боевых действий потушению пожара.

3.1.3. Непосредственноеруководство тушением пожара осуществляется руководителем тушения пожара (РТП),прибывшим на пожар старшим должностным лицом пожарной охраны (если иное неустановлено другими документами). РТП на принципах единоначалия управляетличным составом, участвующим в боевых действиях по тушению пожара, а такжепривлеченными силами.

Указания РТП обязательны дляисполнения должностными лицами и гражданами на территории, где осуществляютсябоевые действия по тушению пожара.

Никто не вправе вмешиватьсяв действия РТП или отменять его распоряжения при тушении пожара.

3.1.4. Руководитель тушенияпожара обязан:

обеспечивать управлениебоевыми действиями на пожаре непосредственно или через оперативный штаб;

установить границытерритории, на которой осуществляются боевые действия по тушению пожара,порядок и особенности указанных действий;

провести разведку пожара иопределить решающее направление боевых действий;

сообщать диспетчеругарнизона пожарной охраны необходимую информацию об обстановке на пожаре;

организовывать связь напожаре;

определить его номер (ранг),вызвать силы и средства в количестве, достаточном для ликвидации пожара;

организовать требуемоеохлаждение горящего и соседних с ним резервуаров;

определить способ тушениягорящего резервуара;

создать на месте оперативныйштаб тушения пожара с обязательным включением в его состав представителейадминистрации и инженерно-технического персонала объекта и, при необходимости,других служб;

определить боевые участки иназначить их начальников;

организовать подготовкупенной атаки, назначить расчеты личного состава и ответственных лиц изначальствующего состава для обеспечения работы средств тушения (ГПС, ГНП,переносных мониторов);

принимать решения обиспользовании на пожаре специальных служб гарнизона пожарной охраны;

лично и с помощью специальноназначенных работников объекта и пожарной охраны обеспечить выполнение правилохраны труда, доводить до участников тушения пожара информацию о возникновенииугрозы для их жизни и здоровья;

при угрозе вскипания,выброса или разрушения горящего резервуара создать второй рубеж защиты пообвалованию соседних резервуаров с установкой пожарных машин на удаленныеводоисточники и прокладкой резервных рукавных линий с подсоединением стволов ипеногенераторов;

обеспечивать в установленномпорядке взаимодействие со службами жизнеобеспечения (энергетической,водопроводной, скорой медицинской помощи и др.), привлекаемыми в установленномпорядке к тушению пожара;

выполнять обязанности,возлагаемые в соответствии со статьями 56, 62-64 БУПО на оперативный штаб, еслиуказанный штаб на пожаре не создается.

3.1.5. При разведке пожаракроме выполнения общих задач, изложенных в БУПО, необходимо определить:

продолжительность пожара врезервуаре к моменту прибытия пожарных подразделений и характер разрушениярезервуара;

количество и вид ЛВЖ и ГЖ вгорящем и соседних резервуарах, уровни заполнения, наличие водяной подушки(подтоварной воды);

возможность вскипания ивыброса;

состояние обвалований,угрозу повреждения смежных сооружений при выбросах или разрушениях резервуара,пути возможного растекания жидкостей с учетом рельефа местности;

места установки пеноподъемников,пеномониторов;

наличие и состояниепроизводственной и ливневой канализации, смотровых колодцев и гидрозатворов;

возможность отвода воды изобвалования и ее повторного использования для охлаждения резервуаров;

возможность откачки нефти(нефтепродуктов) из горящего резервуара и заполнения его водой, паром,инертными газами;

наличие, состояние ивозможность использования установок и средств пожаротушения, водоснабжения ипенообразующих веществ;

возможность откачки илидренажа донной воды из горящего резервуара;

возможность быстрой доставкипенообразователя с соседних объектов.

3.1.6. В зависимости от видапожара в резервуаре, имеющейся пожарной техники и ПТВ, средств пожаротушения,наличия и состояния стационарных систем пожаротушения РТП должен определитьсясо способом тушения пожара.

Пенная атака для тушенияпожара в резервуаре должна осуществляться одним из следующих способов:

подачей пены среднейкратности с помощью пеноподъемников, техники, приспособленной для ее подачи,или стационарных пенокамер в случае их работоспособности;

подачей пены низкойкратности на поверхность горючей жидкости с помощью мониторов;

подачей пены низкойкратности в слой горючей жидкости (при наличии системы подслойного тушения).

3.1.7. Подготовку к пеннойатаке необходимо проводить в короткие сроки. РТП лично контролирует местаустановки пожарной техники, ход подготовки пенной атаки, определяет местаустановки пеноподъемников, проверяет правильность расчетных данных дляпроведения пенной атаки.

3.1.8. Все операции пооткачке нефтепродукта из горящего и соседних резервуаров должны проводитьсятолько с разрешения администрации объекта и по согласованию с РТП. Рекомендациипо откачке и оценка ее влияния на эффективность тушения и взрывоопасностьсоседних с горящим резервуаров даны в прил. 8.

3.2. ОРГАНИЗАЦИЯ РАБОТЫ ОПЕРАТИВНОГО ШТАБА

3.2.1. Организация работыоперативного штаба тушения пожаров в резервуарах и резервуарных паркахосуществляется согласно требованиям БУПО.

Место штаба должнонаходиться с наветренной стороны, вне зоны активного воздействия лучистойэнергии пожара, и обеспечивать хороший обзор очага пожара и смежныхрезервуаров.

3.2.2. Оперативный штаб,кроме выполнения общих задач, обязан:

координировать работу всехслужб, участвующих в тушении пожара;

постоянно уточнять расчетноеколичество сил и средств для проведения пенной атаки в зависимости от типапенообразователя, способа подачи пены в очаг горения, времени свободногогорения,

определить расчетом величинудавления на насосах пожарных машин, подающих раствор пенообразователя кпеногенераторам или пеномониторам;

определить расчетом величинудавления на насосах пожарных машин, подающих пенообразователь во всасывающуюили напорную линию пожарных машин, обеспечивающих работу пеногенераторов илипеномониторов;

организовать связь напожаре, обеспечивающую четкое и бесперебойное управление силами и средствами,их взаимодействие, а также взаимодействие с администрацией и службами объекта;

организовать бесперебойноеводоснабжение места пожара;

организовать необходимыйзапас огнетушащих веществ, резерв пожарной техники и пожарно-техническоговооружения;

контролировать состояниегорящего и соседних с ним резервуаров, их герметичность, наличие и возможностьобразования "карманов", особенности поведения конструкций, состояниекоммуникаций и задвижек на участке пожара;

определить максимальнодопустимое время ввода сил и средств для охлаждения соседних с горящимрезервуаров;

оценить взрывоопасность соседнихрезервуаров в соответствии с прил. 6;

по рабочим документам,имеющимся в резервуарном парке, и путем опроса операторов и другого персоналарезервуарного парка установить обводненность продукта в горящем резервуаре,наличие донной воды;

определить возможность ирасчетное время вскипания или выброса, а также направления, по которым возможнорастекание горючей жидкости;

при длительном горенииорганизовать работу тыла, предусмотрев создание групп по направлениям работы(подача пены и воды, доставка пенообразователей и ГСМ, связь, ремонт техники);

при угрозе разрушениягорящего резервуара, выброса, вскипания создать второй рубеж защиты сустановкой пожарных автомобилей на дальние водоисточники и прокладкой резервныхрукавных линий с подключенными стволами и пеногенераторами, сосредоточитьвспомогательную технику (бульдозеры, самосвалы, экскаваторы, скреперы),обеспечить доставку песка, организовать работы по сооружению заградительныхвалов и отводных канав для ограничения размеров возможного растекания горящейжидкости;

установить и объявитьличному составу сигналы начала и прекращения подачи пены, сигнал на отход приналичии угрозы разрушения резервуара, вскипания или выброса горящей жидкости изрезервуара;

определить необходимостьудаления воды из обвалования горящего и соседних с ним резервуаров, пути отводаи возможность использования ее для охлаждения резервуаров;

определить необходимостьоткачки горючей жидкости из горящего и соседних с ним резервуаров;

определить месторасположения лагеря для резерва личного состава, обеспечив его питанием,пунктами отдыха, санитарной обработки и медицинской помощи.

3.2.3. Оперативный штабпожаротушения обязан поддерживать постоянную связь с администрацией объекта ипредставителями региональных органов МЧС через их представителей в составештаба, обеспечить выполнение необходимых аварийных работ и получениеинформации, требующейся для принятия правильного решения по тушению пожара,защите соседних резервуаров и ближайших сооружений.

3.2.4. Оперативный штабтушения пожара обязан вести учет сил и средств, фиксировать расстановку их побоевым участкам, вести документацию, предусмотренную БУПО.

3.3. ОХЛАЖДЕНИЕ РЕЗЕРВУАРОВ

3.3.1. Первоочереднойзадачей в действиях пожарных подразделений при тушении пожаров в резервуарахтипа РВС является организация охлаждения горящего и соседних резервуаров сприменением водяных стволов и (или) стационарных установок охлаждения.

Охлаждение горящегорезервуара следует производить по всей длине окружности стенки резервуара, асоседних с ним - по длине полуокружности, обращенной к горящему резервуару.Допускается не охлаждать соседние с горящим резервуары в том случае, еслиугроза распространения на них пожара отсутствует.

Интенсивность подачи воды наохлаждение резервуаров принимается по табл. 3.1.

Таблица 3.1

Нормативные интенсивности подачи воды на охлаждение

Способ орошения	Интенсивности подачи воды на охлаждение, л×с^-1 на метр длины окружности резервуара типа РВС
Способ орошения	горящего	негорящего соседнего	при пожаре в обваловании
Стволами от передвижной пожарной техники	0,8	0,3	1,2
Для колец орошения:
при высоте РВС более 12 м	0,75	0,3	1,1
при высоте РВС 12 м и менее	0,5	0,2	1,0

3.3.2. Первые стволыподаются на охлаждение горящего резервуара, а затем на охлаждение соседних,находящихся на удалении от горящего не более двух минимальных расстояний междурезервуарами (прил. 1, табл. 3), с учетом направленияветра и теплового излучения (прил. 7). Для охлаждения горящего резервуарапервые стволы необходимо подать на наветренный и подветренный участки стенкирезервуара. Охлаждение резервуаров объемом 5000 м³ и болеецелесообразно осуществлять лафетными стволами.

Охлаждение соседнихрезервуаров необходимо производить, начиная с того, который находится сподветренной стороны от горящего резервуара.

Необходимо предусмотретьодин лафетный ствол для защиты дыхательной арматуры на соседнем резервуаре,находящемся с подветренной стороны от горящего.

3.3.3. Количество стволовопределяется расчетом, исходя из интенсивности подачи воды на охлаждение (табл. 3.1), но не менее трех длягорящего резервуара и не менее двух для негорящего.

3.3.4. При пожарах вподземных железобетонных резервуарах струями воды охлаждается дыхательная идругая арматура, установленная на крышах соседних железобетонных резервуаров.

3.3.5. При горении вобваловании охлаждение стенки резервуара, находящейся непосредственно в зоневоздействия пламени, осуществляется из лафетных стволов. Кроме того, необходимоохлаждать узлы управления коренными задвижками, хлопушами, а также фланцевыесоединения.

3.3.6. На затяжных пожарахдля охлаждения горящего и соседних с ним резервуаров допускается использоватьводу, скопившуюся в обваловании.

3.3.7. В период пенной атакинеобходимо охлаждать всю поверхность нагревшихся стенок резервуара и более интенсивнов местах установки пеноподъемников. После того как интенсивность горения врезервуаре будет снижена, водяные струи следует направлять на стенки резервуарана уровне горящей в нем жидкости и несколько ниже этого уровня для охлажденияверхних слоев горючего. Охлаждать резервуары необходимо непрерывно доликвидации пожара и их полного остывания.

3.4. ПОДГОТОВКА И ПРОВЕДЕНИЕ ПЕННОЙ АТАКИ

3.4.1. Для подготовки пеннойатаки необходимо:

назначить из числа наиболееопытных лиц начальствующего состава пожарной охраны начальника боевого участкапо подготовке и проведению пенной атаки;

сосредоточить на местепожара расчетное количество сил и средств. Запас пенообразователя и водыпринимается трехкратным при расчетном времени тушения 15 мин - при подаче пенысверху и 10 мин - при подаче пены под слой горючего;

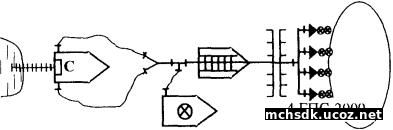

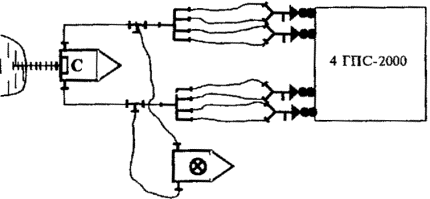

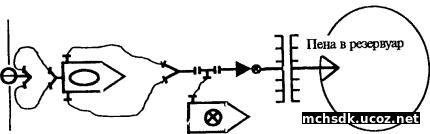

собрать схему подачи пены.Принципиальные схемы боевого развертывания приведены в прил. 4;

провести тщательную проверкусобранной схемы подачи пены, опробовать работу техники;

о начале и прекращениипенной атаки объявить по громкоговорящему устройству и продублировать порадиосвязи. Все сигналы на пожаре должны отличаться от сигнала на эвакуацию.

3.4.2. Подача пены средней илинизкой кратности на поверхность горючей жидкости должна осуществляться спомощью пеноподъемников, стационарных пенокамер или пенных лафетных стволов.Подача огнетушащих веществ должна осуществляться преимущественно из-заобвалования.

Пеноподъемники Трофимовадопускается использовать для тушения резервуаров объемом не более 700 м³.

3.4.2.1. При тушении пенойсредней кратности необходимо установить пеноподьемник (пеноподъемники) срасчетным количеством пеногенераторов с наветренной стороны, провести тщательнуюпроверку собранной схемы подачи пены (стрела пеноподъемника с пеногенераторамидолжна находиться выше стенки резервуара не менее чем на 0,5 м), опробоватьработу техники и визуально определить качество пены. Определение качества пеныпроизводится при отведенной гребенке с пеногенераторами в сторону от горящегорезервуара. Если в течение 2-3 мин не получается качественной пены, следуетвыяснить причины и устранить их. Учитывая дальность растекания пены для тушениянефти и нефтепродуктов в резервуарах емкостью 10000 м³ и более,пеногенераторы ГПС следует подавать с помощью АКП-30, АКП-50 или аналогичнойтехники.

Необходимо предусмотретьодин лафетный или ручной ствол для защиты пеноподъемников с пеногенераторамипри проведении пенной атаки.

3.4.2.2. При тушении нефти инефтепродуктов пеной средней кратности в подземных железобетонных резервуарахколичество пеногенераторов ГПС определяется из условия подачи пены снормативной интенсивностью на всю площадь резервуара независимо от площадипроемов, образующихся в его покрытии. Тушение отдельных очагов горения у колонни в "карманах", образовавшихся при обрушении плит покрытия и стен,осуществлять с помощью водопенных стволов (ВПС). Количество ВПС определяет РТП,исходя из сложившейся на пожаре обстановки. Подача пены в горящийжелезобетонный резервуар должна производиться непосредственно от стенкирезервуара с наветренной стороны.

3.4.2.3. При тушении пенойнизкой кратности следует использовать пенные лафетные стволы или мониторы,устанавливаемые на обваловании или перед ним. Проверка качества пеныосуществляется аналогично п. 3.3.2.1.

3.4.2.4. Тушение пожара врезервуарах с понтоном следует осуществлять как в резервуарах со стационарнойкрышей без понтона. Расчетная площадь горения принимается равной всей площадирезервуара.

3.4.2.5. В резервуаре сплавающей крышей расчетная площадь горения и тактические приемы тушенияопределяются площадью пожара.

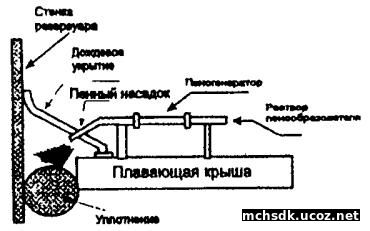

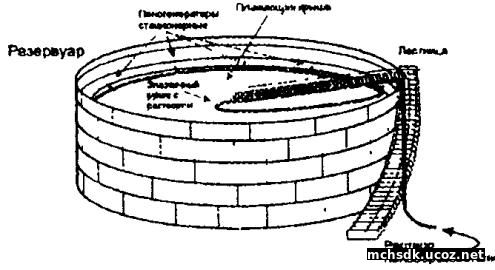

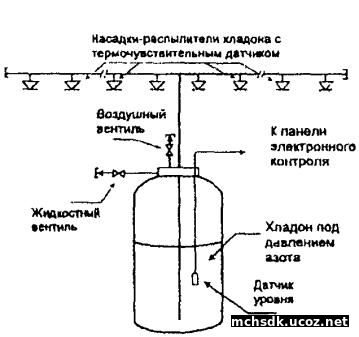

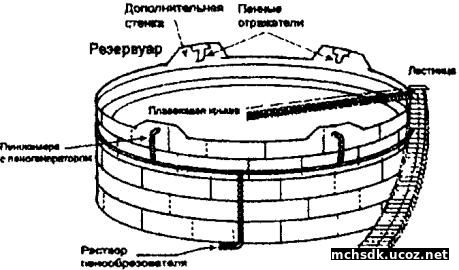

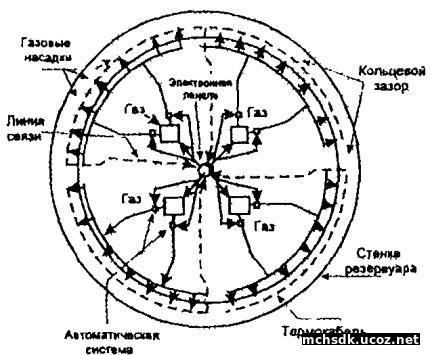

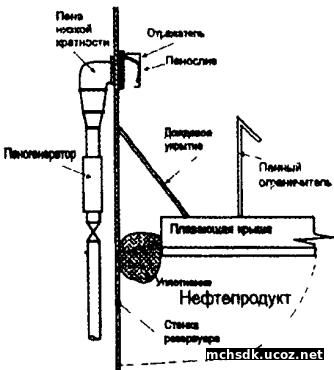

На резервуарах с плавающейкрышей в начальной стадии пожара при горении нефти или нефтепродукта в зазоремежду стенкой резервуара и краем плавающей крыши к тушению следует приступатьнемедленно, независимо от количества прибывших сил и средств. При этом пенуследует подавать равномерно в кольцевое пространство между стенкой резервуара ибарьером крыши. Для подачи пены могут быть использованы как стационарноустановленные пеногенераторы, так и переносные пенные стволы. Последниенеобходимо подавать с площадок стационарных лестниц и обходных площадок,снабженных спасательными веревками, с наветренной стороны резервуара.

При развитии пожара запределами кольцевого пространства тушение должно производиться как в обычныхрезервуарах со стационарной крышей. Расчетная площадь горения в этом случаепринимается равной всей площади резервуара.

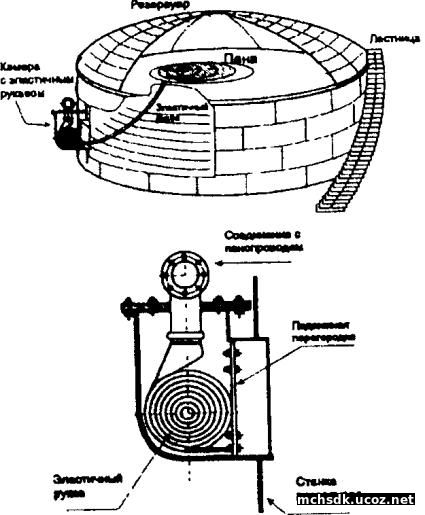

3.4.3. Тушение нефти инефтепродуктов подслойным способом производится в резервуарах, оборудованныхсистемой подслойного пожаротушения.

При использовании системыподслойного пожаротушения следует применять только фторированныепленкообразующие пенообразователи.

3.4.3.1. При тушении методомподачи пены под слой горючего РТП кроме требований, перечисленных в п. 3.2.1,обязан:

назначить расчеты личногосостава и ответственных лиц из начальствующего состава для обеспечения работы иобслуживания системы подслойного тушения и пультов управления задвижками;

проверить наличие жесткойопоры у пеногенераторов;

при подаче пены втехнологический трубопровод закрыть задвижки и обеспечить поступление пены вгорящий резервуар.

3.4.3.2. При проведениипенной атаки необходимо:

по команде РТП открытьзадвижки на пенопроводах; на насосе пожарного автомобиля, подающегопенообразователь в напорную линию, установить давление, превышающее давлениеводы на смесителе на 0,05-0,1 МПа; осуществить подачу пены всеми расчетными средстваминепрерывно до полного прекращения горения;

откачку нефтепродукта изгорящего резервуара прекратить, если она до этого момента производилась.

3.4.3.3. Горение проливовпродукта в обваловании резервуарного парка ликвидируется в первую очередь вместах расположения пенопроводов систем подслойного пожаротушения путемнемедленной подачи огнетушащих веществ.

3.4.4. Пенную атакунеобходимо проводить одновременно всеми расчетными средствами непрерывно дополного прекращения горения.

Для предупреждения повторноговоспламенения нефти или нефтепродукта подачу пены в резервуар необходимопродолжать не менее 5 мин после прекращения горения.

Если в течение 15 мин приподаче пены сверху и 10 мин при подаче пены под слой горючей жидкости с началапенной атаки интенсивность горения не снижается, то следует прекратить подачупены и выяснить причины.

Тушение может быть недостигнуто из-за недостаточной интенсивности подачи раствора пенообразователя,а также плохого качества пены вследствие:

низкого напора перед пеннымистволами;

засорения сеток илисмесителей;

недостаточной концентрациипенообразователя в растворе;

расположения пенных стволовпеноподьемников в факеле пламени.

3.4.5. В случае продолжения пожарав резервуаре в закрытых для подачи пены зонах горение (по решению РТП) можетбыть ликвидировано с помощью ручных порошковых и пенных стволов, подаваемыхчерез борт резервуара, или другими способами (подачей в "карман"инертных газов, водяного пара, воды аэрозольного распыла).

3.4.6. При тушениифакельного горения на технологической арматуре или над отверстиями (щелями)резервуара следует применять пенные или водяные струи, подаваемые из лафетныхстволов.

3.4.7. Горениенефтепродуктов в обваловании, межсвайном пространстве, фланцевых соединениях,на узлах управления задвижками следует ликвидировать с помощью лафетных илиручных стволов, мониторов.

3.4.8. Одновременно садминистрацией объекта принимаются меры к прекращению истечения жидкости изрезервуара или трубопроводов путем перекрытия ближайших к аварийному участкузадвижек и хлопуш на резервуарах. Эффективным приемом для ликвидации горенияжидкости, вытекающей из поврежденных задвижек и трубопроводов, является закачкаводы (при наличии такой возможности) в поврежденный трубопровод.

3.4.9. В случае пожара вобваловании или при интенсивном обогреве соседних резервуаров целесообразноподать пену на поверхность горючей жидкости в них с помощью стационарных системпожаротушения.

3.4.10. Тушение пожаров врезервуарах без подрыва стационарной крыши необходимо осуществлять с помощьюстационарных пенных камер, установленных на резервуарах, или системыподслойного тушения (при ее наличии). При невозможности использованиястационарных систем необходимо производить вырезку отверстий в стенкерезервуара.

3.5. ОСОБЕННОСТИ ТУШЕНИЯ ПОЖАРОВ

3.5.1. Специфика боевыхдействий подразделений ГПС по тушению пожаров в резервуарах и резервуарныхпарках, как правило, зависит от условий возникновения и развития пожара, ккоторым относятся:

образование"карманов", в которые не может быть подана пена;

образование прогретого слоягорючей жидкости толщиной 1 м и более;

низкая температураокружающей среды;

горение в обваловании;

одновременное горение двух иболее резервуаров.

3.5.2. При наличии"карманов" необходимо провести специальные мероприятия, позволяющиеобеспечить одновременную подачу огнетушащих средств как на открытую поверхностьгорючего, так и в область "кармана". Одним из способов обеспеченияподачи пены в "карман" является проведение работ по вскрытию стенкигорящего резервуара.

3.5.2.1. Специальныемероприятия проводятся по решению оперативного штаба.

3.5.2.2. Перед началом работпо вскрытию стенки необходимо провести мероприятия, исключающие или значительноуменьшающие опасность выброса и вскипания. Прогретый слой может бытьликвидирован при подаче пены с нормативной интенсивностью в течение 5-10 мин, атакже различными видами перемешивания.

3.5.2.3. Разлившийся вобваловании нефтепродукт, а также участок возле резервуара, где будутпроводиться огневые работы, следует покрыть слоем пены; пенные стволы держать впостоянной готовности.

Нижняя кромка отверстиядолжна располагаться выше уровня горючей жидкости не менее чем на 1 м (этоположение определяется визуально по степени деформации стенки, выгоранию слоякраски). Газорезчик должен быть одет в теплоотражательный костюм. Баллоны скислородом и горючим газом устанавливаются за пределами обвалования изащищаются от теплового воздействия. Шланги для подачи кислорода и горючегогаза защищаются с помощью распыленных водяных струй.

3.5.3. Пенную атакунеобходимо проводить одновременно с подачей стволов как на открытуюповерхность, так и в "карман".

3.5.4. В отдельных случаяхможно ликвидировать "карманы" путем закачки нефтепродукта (воды, еслигорит светлый нефтепродукт) или откачки его с последующим тушением.

3.5.5. Тушение пожара принизком уровне нефти или нефтепродукта под понтоном или плавающей крышей,лежащих на стойках, может быть достигнуто одним из следующих способов:

подачей пены на поверхностьгорючей жидкости через отверстия (окна), вырезанные в стенке резервуара подпонтоном (плавающей крышей) выше уровня жидкости;

закачкой нефти илинефтепродукта (воды, если горит светлый нефтепродукт) поднять уровень продуктавыше опорных стоек и осуществить тушение в обычном порядке.

3.5.6. В отдельных случаяхдля тушения пожара в замкнутом объеме резервуара можно использовать пар,инертные газы, если существует возможность их подачи, в комбинации сохлаждающими средствами тушения.

3.5.7. При горениинескольких резервуаров и недостатке сил и средств для их одновременного тушениявсе имеющиеся силы и средства необходимо сосредоточить на тушении одногорезервуара, расположенного с наветренной стороны, или того, который большевсего угрожает соседним негорящим резервуарам.

3.4.8. Тушение пожаров врезервуарах в условиях низких температур усложняется тем, что, как правило,увеличивается время сосредоточения достаточных сил и средств для проведенияпенной атаки. Рекомендации по тушению пожаров в условиях низких температуризложены в прил.6.

3.5.9. Тушение темныхнефтепродуктов, при горении которых образовался гомотермический (прогретый)слой значительной толщины, целесообразно осуществлять введением поочереднопенных стволов. Непосредственно перед пенной атакой территорию междупеноподъемниками и резервуаром покрыть слоем пены, а охлаждение горящегорезервуара осуществлять из-за обвалования. Кроме того, принять меры по защитепеноподъемников и рукавных линий водяными струями.

При этом РТП необходимовыполнить условие безопасности, которое выражается как:

Н_р >3Н_пр,

где Н_р - высота свободной стенки резервуара, м; Н_пр- толщина прогретого слоягорючей жидкости, м.

Величина Н_пр определяется по формуле

Н_пр = W T,

где W -линейная скорость прогрева горючего, м×ч^-1; t -время свободного горения, ч.

Несоблюдение этого условияможет привести к переливу вспенившегося нефтепродукта через борт резервуара. Вэтом случае пену необходимо подавать из-за обвалования. При этом требуетсяобеспечить расчетное количество сил и средств для тушения пожара по площадиобвалования.

Для предупреждения возможныхвыбросов при длительном горении нефти и темных нефтепродуктов необходимопринимать меры по удалению слоя донной (подтоварной) воды. Для этого могут бытьиспользованы трубопроводы резервуара.

3.5.10. При угрозе выбросаили вскипания на месте пожара сосредоточить необходимое количество бульдозеров,самосвалов, скреперов и другой необходимой техники.

4.ОРГАНИЗАЦИОННО-ПОДГОТОВИТЕЛЬНЫЕ МЕРОПРИЯТИЯ

4.1. РАЗРАБОТКА ПЛАНОВПОЖАРОТУШЕНИЯ

4.1.1. На каждый объектхранения нефти и нефтепродуктов следует разрабатывать план пожаротушения сучетом действующих нормативных документов.

Расчет необходимых дляликвидации пожара сил и средств в плане пожаротушения проводится в трехвариантах.

4.1.2. Первый вариант(нормативный) предусматривает тушение пожара передвижной пожарной техникой:

в наземных вертикальныхрезервуарах с понтоном или без него, с плавающей крышей и в подземныхрезервуарах по площади горизонтального сечения наибольшего резервуара;

в горизонтальных резервуарахпо площади резервуара в плане;

для наземных резервуаровобъемом до 400 м³, расположенных на одной площадке, по площади впределах обвалования этой группы, но не более 300 м².

Интенсивность подачираствора пенообразователя для расчета сил и средств выбирается по табл. 2.1 или 2.2 с учетом времени свободного развития пожара.

4.1.3. Второй вариантпредусматривает тушение пожара в резервуаре, на запорной арматуре и вобваловании одновременно. При локальном разрушении резервуара площадьрастекания нефтепродукта определяется границами обвалования, а в случае полногоразрушения - по формуле

F=К_а×V_р,

где F -прогнозируемая площадь растекания нефтепродукта, м²; К_а - коэффициент затопления,м²×м^-3; V_р - объем хранимой жидкостив резервуаре, м³.

Величина коэффициента затопленияпринимается в зависимости от расположения резервуара на местности: 5 - в низинеили на ровной площадке; 12 - на возвышенности.

4.1.4. Третий вариантпредусматривает тушение пожара в случае его распространения на другиерезервуары. Для парка стальных наземных резервуаров этот вариант долженпредусматривать вероятность горения всех резервуаров, находящихся в одномобваловании; для парка подземных резервуаров - исходя из особенностей парка ихранящихся жидкостей, но не менее одной трети резервуаров.

4.1.5. Вариантраспространения пожара на всю территорию объекта, а также с выходом за егопределы, должен составляться совместно с представителями МЧС и предусматриватьпривлечение сил и средств не только пожарной охраны, но и сил и средств МЧС.

4.1.6. На каждый резервуарсоставляются схемы и таблицы с указанием мест установки пеноподъемников илипеномониторов, количества пенных стволов, требуемого запаса пенообразователя иводы.

4.1.7. Нормативный запаспенообразователя, воды и пеноподающая техника, как правило, должны находитьсяна территории объекта. В отдельных случаях, при наличии в городе или на объектенескольких резервуарных парков, а также если резервуарный парк оборудованстационарной системой пожаротушения, расчетный запас пенообразователя длятушения пожара передвижными средствами может находиться в другом месте, но приэтом время их сосредоточения на месте пожара не должно превышать 1 ч с моментасообщения.

4.1.8. Определить требуемоеколичество и порядок привлечения для организации тушения пожаров грузовыхавтомобилей, самосвалов, бульдозеров, экскаваторов, поливочных автомобилей (дляподвоза пенообразователя), а также другой техники. Эти вопросы должны бытьсогласованы с руководством предприятий, имеющих такую технику, и утверждены главойадминистрации города (населенного пункта или района).

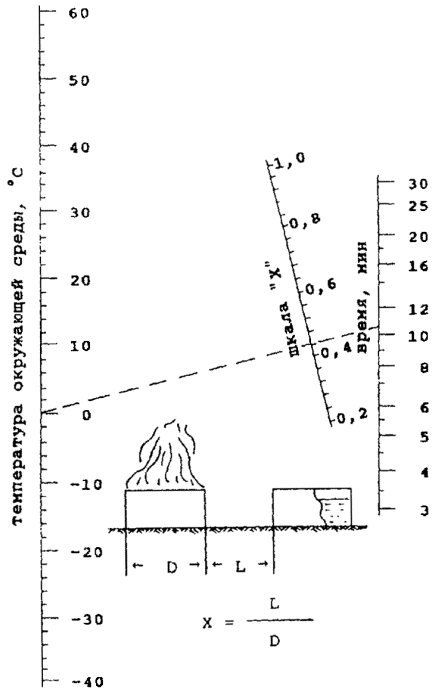

4.1.9. При разработке плановпожаротушения необходимо определить максимально допустимое время ввода сил исредств для охлаждения соседних резервуаров (прил. 7, рис. 1).

Резервуары подлежатохлаждению в зависимости от концентрации паров внутри в следующем порядке;

в области взрывоопасныхзначений;

ниже нижнегоконцентрационного предела распространения пламени;

выше верхнегоконцентрационного предела распространения пламени.

Взрывоопасность среды воблучаемом пламенем пожара резервуаре определяется по рис. 2 прил. 7.

4.1.10. При наличии системподслойного тушения в планах пожаротушения должны быть предусмотрены схемыбоевого развертывания в зависимости от имеющейся пожарной техники.

Для устойчивой работысистемы подслойного тушения необходимо использовать пожарные рукава, прошедшиеиспытания под давлением согласно действующим документам.

4.1.11. При недостатке вгарнизоне пожарной охраны сил и средств следует определить порядок привлечениясил и средств ближайших гарнизонов и опорных пунктов тушения пожаров, техники сдругих объектов, а при необходимости - сил и средств пожарной охраны соседнихсубъектов Российской Федерации, согласовав это с соответствующим УГПС, ОГПС.Согласовать порядок вызова и участия сил МЧС, воинских частей, работниковмилиции, медицинских служб, добровольных пожарных дружин объектов.

4.1.12. Корректировка плановтушения пожаров в резервуарных парках должна проводиться ежегодно, а также припроведении реконструкции резервуарного парка, изменении численности объектовыхпожарных частей и подразделений и их технического оснащения.

4.2. ПОДГОТОВКА ЛИЧНОГО СОСТАВА

4.2.1. Подготовка личногосостава гарнизона пожарной охраны к тушению пожаров в резервуарах ирезервуарных парках проводится на занятиях по служебной и боевой подготовке,пожарно-тактических учениях и занятиях в соответствии с приказами, указаниямиМВД России, ГУГПС МВД России.

4.2.2. На теоретическихзанятиях личный состав знакомится с конструкцией резервуаров защищаемогообъекта, основными свойствами хранимых продуктов, возможными видами пожаров врезервуарах и резервуарных парках и способами их тушения, мерами безопасности приведении боевых действий.

На практических занятияхличный состав отрабатывает действия по формированию навыков по сборке схембоевого развертывания для проведения пенной атаки, взаимодействию боевыхучастков, слаженности действий при боевом развертывании и тушении пожара врезервуарах и резервуарных парках согласно имеющимся планам пожаротушения итребованиям настоящего Руководства.

4.2.3. Пожарно-тактическиеучения проводятся в соответствии с методическими указаниями попожарно-тактической подготовке и планом пожаротушения.

Обучение РТП иначальствующего состава пожарных частей действиям при пожаре в резервуарномпарке, оценке обстановки на пожаре при различных вариантах его развития ипринятию правильных решений целесообразно проводить с использованием ЭВМ.

4.2.4. При проведении ученийотрабатываются:

действия персонала посвоевременному сообщению о пожаре и функционированию служб объекта;

своевременность сбора сил исредств и их взаимодействие;

взаимодействие пожарнойохраны со службами объекта и населенного пункта;

схемы боевого развертываниядля проведения пенной атаки;

взаимодействие спривлекаемыми подразделениями МЧС России и другими формированиями;

схемы расстановки пожарнойтехники;

порядок работы оперативногоштаба;

действия личного состава на боевыхучастках;

действия по защитедыхательной и другой арматуры соседних резервуаров,

действия пожарных и другихлиц при подаче специальных сигналов;

схемы подачи воды наохлаждение горящего и соседних с ним резервуаров;

подготовка и проведениепенной атаки;

действия по отводу воды изобвалования горящего резервуара и ее возможному использованию для охлаждения.

4.2.5. При наличии пожарныхполигонов с резервуарами или их фрагментами ПТУ отрабатываются действия личногосостава при реальном тушении горящего резервуара, обычно на его фрагменте, приэтом можно давать различные вводные, учитывающие особенности тушения сусложняющими факторами.

4.3. ВЗАИМОДЕЙСТВИЕ ПОЖАРНОЙ ОХРАНЫ СО СЛУЖБАМИОБЪЕКТА И НАСЕЛЕННОГО ПУНКТА

4.3.1. Взаимодействие притушении пожара осуществляется на основании планов локализации и ликвидациипожароопасных ситуаций и пожаров (далее по тексту - планов), которые должныразрабатываться администрацией объекта и согласовываться со всеми участникамивзаимодействия. Участниками взаимодействия являются:

подразделения пожарнойохраны;

администрация объекта;

службы жизнеобеспеченияобъекта и населенного пункта;

организации, осуществляющиеводоснабжение объекта;

организации, осуществляющиеподачу электроэнергии;

организации газовогохозяйства населенного пункта или объекта;

другие службы, привлекаемыев установленном порядке к тушению пожара.

4.3.2. Координациядеятельности служб и постановка задач на проведение работ, связанных сликвидацией пожара, возлагается до прибытия пожарных подразделений на администрациюобъекта. После прибытия пожарных подразделений координация их деятельностивозлагается на РТП и оперативный штаб пожаротушения, если иное не оговоренопланом ликвидации аварии.

4.3.3. В планах указывается:

система оповещения овозникшем пожаре и взаимном обмене информацией;

состав и дислокация сил исредств, выделяемых участниками взаимодействия при получении сообщения припожаре;

порядок привлечения иорганизация связи между участниками взаимодействия;

первоочередные действиякаждого участника взаимодействия при получении сигнала о пожаре;

особенности территории,дорог, водообеспечения;

особенности технологическихпроцессов промышленных и других предприятий, оказывающих влияние на обстановкуна пожаре и его ликвидацию;

организация материально-техническогообеспечения тушения пожара и обеспечения аварийно-восстановительных работ дляликвидации последствий пожара;

перечень и особенностиюридических аспектов по вопросам привлечения сил и средств организаций ипредприятий различных форм собственности к решению задач по тушению пожара иликвидации его последствий;

ответственностьсторон-участников взаимодействия.

4.3.4. Отработку совместныхдействий с привлечением всех предполагаемых участников взаимодействиярекомендуется осуществлять в рамках проведения пожарно-тактических учений.

5. МЕРЫБЕЗОПАСНОСТИ

5.1. При тушении пожаранеобходимо обеспечить выполнение требований "Правил по охране труда вподразделениях Государственной противопожарной службы Министерства внутреннихдел Российской Федерации" [14] и настоящего Руководства.Дополнительные меры безопасности должны быть предусмотрены в планепожаротушения с учетом характерных особенностей объекта и развития пожара.

5.2. Перед началом боевогоразвертывания руководитель тушения пожара обязан:

выбрать и указать личномусоставу наиболее безопасные и кратчайшие пути прокладки рукавных линий,переноса оборудования и инвентаря;

установить автомобили,оборудование и расположить личный состав на безопасном расстоянии с учетомвозможного вскипания, выброса, разлития горящей жидкости и положения зонызадымления, а также, чтобы они не препятствовали расстановке прибывающих сил исредств. Избегать установки техники с подветренной стороны;

установить единые сигналыдля быстрого оповещения людей об опасности и известить о них весь личныйсостав, работающий на пожаре (аварии), и определить пути отходов в безопасноеместо. Сигнал на эвакуацию личного состава при возникновении угрозы разрушениярезервуара, вскипания или выброса горючей жидкости из резервуара следуетподавать с помощью сирены от пожарного автомобиля по приказу РТП илиоперативного штаба тушения пожара. Сигнал на эвакуацию личного состава долженпринципиально отличаться от всех других сигналов на пожаре;

в целях обеспечениябезопасности личного состава и техники при угрозе выброса устанавливатьпожарные машины (за исключением техники, используемой для подачи огнетушащихвеществ) с наветренной стороны не ближе 100 м от горящего резервуара;

в процессе подготовки ктушению пожара назначить наблюдателей за поведением горящего и соседних с нимрезервуаров;

5.3. При проведении боевогоразвертывания запрещается:

начинать его до полнойостановки пожарного автомобиля;

надевать на себя лямкуприсоединенного к рукавной линии пожарного ствола при подъеме на высоту;

переносить инструмент,обращенный рабочими поверхностями (режущими, колющими) по ходу движения;

поднимать на высоту рукавнуюлинию, заполненную водой;

подавать воду в рукавныелинии до выхода ствольщиков на исходные позиции.

5.4. Не допускаетсяпребывание личного состава:

непосредственно незадействованного в тушении пожара в зоне возможного поражения при выбросе ивскипании;

на кровлях аварийных илисоседних резервуаров, если это не связано с крайней необходимостью,

на покрытии горящегожелезобетонного резервуара.

5.5. Личный состав пожарнойохраны, обеспечивающий подачу огнетушащих веществ на тушение и охлаждениерезервуаров, должен работать в теплоотражательных костюмах, а при необходимости- под прикрытием распыленных водяных струй.

5.6. Подъем личного составана крыши соседних с горящим наземных резервуаров и покрытия железобетонныхзаглубленных резервуаров не допускается. В исключительных случаях с разрешенияоперативного штаба допускается пребывание на крышах резервуаров лиц, специальнопроинструктированных для выполнения работ по защите дыхательной и другойарматуры от теплового излучения.

5.7. При выполнении работ взонах с повышенной тепловой радиацией необходимо предусмотреть своевременнуюзамену личного состава.

5.8. При возникновенииопасности образования загазованных зон необходимо:

контролировать зонызагазованности;

ограничить доступ людей изапретить работу техники в предполагаемой зоне загазованности;

организовать оцеплениезагазованной зоны с использованием предупреждающих и запрещающих знаков.

5.9. Личный состав и иныеучастники тушения пожара обязаны следить за изменением обстановки: процессомгорения, поведением конструкций, состоянием технологического и пожарногооборудования и, в случае возникновения опасности, немедленно предупредить всехработающих на этом участке и руководителя тушения пожара.

5.10. Категорическизапрещается ствольщикам находиться в обваловании горящего резервуара приналичии проливов нефти или нефтепродукта, не покрытого слоем пены, и приотсутствии работающих пеногенераторов или пенных стволов в местах работыличного состава.

5.11. При угрозе выбросанеобходимо немедленно подать условный сигнал и вывести личный состав вбезопасное место.

5.12. При работе спенообразователем или его раствором личный состав должен быть обеспечензащитными очками или щитками.

ЛИТЕРАТУРА

1. СНиП 2.11.03-93. Складынефти и нефтепродуктов. Противопожарные нормы / Госстрой России. - М.: ГП ЦПП,1993.

2. Указания по тушению пожаровнефти и нефтепродуктов в резервуарах. - М.: ГУПО-ВНИИПО, 1973.

3. Рекомендации по тушениюпожаров нефти и нефтепродуктов в резервуарах. - М.: ВНИИПО, 1991.

4. Рекомендации попредупреждению и тушению пожаров в резервуарах с понтоном и плавающей крышей. -М., 1982.

5. Наставление поиспользованию передвижной пожарной техники для тушения пожаров горючихжидкостей в резервуарах подслойным способом. - М.: ВНИИПО-ВИПТШ, 1995.

6. Рекомендации пообеспечению пожарной безопасности и тактике тушения пожаров в резервуарах насвайных основаниях для условий Западной Сибири и Крайнего Севера. - Тюмень, 1987.

7. Определение нормативногозапаса пенообразователя для тушения горючих жидкостей в резервуарах:Рекомендации. - М.: ВНИИПО, 1986.

8. Оптимизация параметровогнетушащей эффективности пенных средств для тушения пожаров углеводородныхжидкостей: Методические рекомендации. - М.: ВНИИПО, 1988.

9. Тушение нефти инефтепродуктов: Пособие / Безродный И.Ф.,Гилетич А.Н., Меркулов В.А. и др. - М.: ВНИИПО, 1996.

10. Молчанов В.П., Сучков В.П. Варианты развития пожара в хранилищахнефтепродуктов // Пожарное дело. - 1994. - N 11.

11. Блинов В.И., Худяков Г.Н. Диффузионное горение жидкостей. - М.: АН СССР,1961.

12. Абдурагимов И.М., Андросов А.С., Исаева Л.К., Крылов Е.В. Процессы горения. - М.: ВИПТШ, 1984.

13. Программа подготовкиличного состава частей и подразделений Государственной противопожарной службыМинистерства внутренних дел Российской Федерации. - М., 1996.

14. Указания по тактическойподготовке начальствующего состава пожарной охраны МВД СССР. - М., 1988.

15. Правила по охране трудав подразделениях Государственной противопожарной службы Министерства внутреннихдел Российской Федерации. ПОТ РО-78-001-96. - М., 1996.

16. Инструкциявзаимодействия между ГПС и службами жизнеобеспечения (со специальными службамигорода, района), а также подразделениями пожарной охраны министерств иведомств.

17. Методика проведениятактико-специального учения по управлению силами и средствами при ликвидацииаварий с последующим пожаром. - М.: ВНИИПО, 1995.

ПРИЛОЖЕНИЕ 1

КЛАССИФИКАЦИЯ РЕЗЕРВУАРОВ ИРЕЗЕРВУАРНЫХ ПАРКОВ

Для хранения нефти инефтепродуктов в отечественной практике применяются резервуары металлические,железобетонные, из синтетических материалов, льдогрунтовые.

Наиболее распространены, каку нас в стране, так и за рубежом, стальные резервуары. В соответствии стребованиями документа [1]применяются следующие типы стальных резервуаров:

вертикальные цилиндрические состационарной конической или сферической крышей вместимостью до 20 000 м³(прихранении ЛВЖ) и до 50 000 м³ (при хранении ГЖ);

вертикальные цилиндрическиесо стационарной крышей и плавающим понтоном вместимостью до 50 000 м³;

вертикальные цилиндрические сплавающей крышей вместимостью до 120 000 м³.

Геометрическиехарактеристики основных типов стальных вертикальных резервуаров приведены в табл. 1.

Стенки вертикальных стальныхрезервуаров состоят из металлических листов, как правило, размером 1,5´3 м или 1,5´6 м. Причем толщина нижнегопояса резервуара колеблется в пределах от 6 мм (РВС-1000) до 25 мм (РВС-120000)в зависимости от вместимости резервуара. Толщина верхнего пояса составляет от 4до 10 мм. Верхний сварной шов с крышей резервуара выполняется ослабленным сцелью предотвращения разрушения резервуара при взрыве паровоздушной смесивнутри замкнутого объема резервуара.

Для хранения относительнонебольших количеств нефтепродуктов применяются горизонтальные стальныерезервуары емкостью до 1000 м³. Кроме стальных резервуаров в рядеслучаев применяются также железобетонные.

В зависимости от назначениярезервуары подразделяются на группы. К первой группе относятся резервуары,предназначенные для хранения жидкостей при избыточном давлении до 0,07 МПавключительно и температуре до 120 °С. Ко второй группе относятся резервуары,работающие под давлением более 0,07 МПа.

Таблица 1

Геометрические характеристики резервуаров типа РВС

№ п/п	Тип резервуара	Высота резервуара, м	Диаметр резервуара, м	Площадь зеркала горючего, м²	Периметр резервуара, м
1	РВС-1000	9	12	120	39
2	РВС-2000	12	15	181	48
3	РВС-3000	12	19	283	60
4	РВС-5000	12	23	408	72
5	РВС-5000	15	21	344	65
6	РВС-10000	12	34	918	107
7	РВС-10000	18	29	637	89
8	РВС-15000	12	40	1250	126
9	РВС-15000	18	34	918	107
10	РВС-20000	12	46	1632	143
11	РВС-20000	18	40	1250	125
12	РВС-30000	18	46	1632	143
13	РВС-50000	18	61	2892	190
14	РВС-100000	18	85,3	5715	268
15	РВС-120000	18	92,3	6691	290

Резервуары могут устанавливатьсяподземно или наземно. Подземными называют резервуары, заглубленные в грунт илиобсыпанные грунтом, когда наивысший уровень хранимой в нем жидкости находитсяне менее чем на 0,2 м ниже минимальной планировочной отметки прилегающейплощадки, а также резервуары, имеющие обсыпку не менее чем на 0,2 м вышедопустимого уровня нефтепродукта в резервуаре и шириной не менее 3 м. Наземныминазывают резервуары, у которых днище находится на одном уровне или вышеминимальной планировочной отметки прилегающей площадки в пределах 3 м от стенкирезервуара. В районах Крайнего Севера с вечной мерзлотой практикуется установкарезервуаров на свайных основаниях.

Все резервуары оборудуютсядыхательной арматурой для выравнивания давления внутри резервуара с окружающейсредой при закачке или откачке нефти или нефтепродукта, приемно-отпускнымиустройствами, а при необходимости, особенно при хранении нефти и темныхнефтепродуктов, системами размыва донных отложений. Вентиляционные патрубки нарезервуарах для нефтепродуктов с температурой вспышки менее 120 °С оборудуются огневымипреградителями.

Приемно-отпускные устройстварезервуаров для хранения светлых и темных нефтепродуктов могут отличаться поконструкции. В первом случае приемно-отпускное устройство состоит из приемно-отпускногопатрубка, хлопуши, механизма управления хлопушей, который включает лебедку итрос, перепускное устройство и подводящий трубопровод. Во втором случае вместохлопуши имеется подъемная труба, которая является продолжениемприемно-отпускного патрубка и соединена с последним при помощи шарнира.

Хлопуша представляет собойметаллическую заслонку, установленную на приемно-отпускном патрубке. Заслонкакрепится на шарнире и перекрывает патрубок под действием собственной массы.Открытие заслонки происходит либо под давлением закачиваемой жидкости, либо спомощью механизма управления. Механизм управления состоит из троса и лебедки,которая может иметь ручной привод для трубопроводов малых диаметров (до 350 мм)или электрический во взрывобезопасном исполнении для трубопроводов диаметромсвыше 350 мм. Давление открывания заслонки хлопуши определяется весом самойзаслонки и гидростатическим давлением столба жидкости в резервуаре. Центр осимеханизма управления хлопуши располагается обычно на 900 мм выше оси приемно-отпускногопатрубка, на котором крепится хлопуша.

Резервуары, предназначенныедля хранения вязких нефтепродуктов, часто оборудуются системами обогрева ипокрываются теплоизоляционным негорючим материалом. В качестветеплоизоляционных материалов могут применяться кирпич, асбоцемент, шлаковата,пеностекло. Подогрев хранимой жидкости в резервуарах с помощью внутреннихобогревателей производится насыщенным паром или горячей водой.

На крышах резервуаров кромедыхательной арматуры размещаются также световые и технологические люки дляпроведения замеров и технического обслуживания, а на плавающих крышах, крометого, устройства для удаления атмосферных осадков через гибкий шланг илишарнирную трубу и подвижную лестницу.

Резервуарные парки дляхранения нефти и нефтепродуктов представляют собой сложныеинженерно-технические сооружения и состоят из резервуаров, как правило,объединенных в группы, систем трубопроводов и других сооружений. Для сокращенияпотерь нефтепродуктов при их откачке и закачке группы резервуаров состационарными крышами могут оборудоваться газоуравнительными системами. Этисистемы представляют собой сеть газопроводов, соединяющих черезогнепреградители паровоздушные пространства резервуаров между собой. Вгазоуравнительную систему входят также газгольдер, сборник конденсата, насосдля перекачки конденсата и конденсатопровод. Для отключения газовогопространства отдельных резервуаров от общей сети имеются перекрывные вентили изадвижки на линиях газопроводов, отходящих от резервуаров.

Резервуары, в которыхвозможно образование донных отложений (осадков), ведущее к уменьшению ихполезного объема, оборудуются системами гидроразмыва. Системы гидроразмывадонных отложений включают в себя: насосную установку для подачи воды в систему,зачистной трубопровод диаметром 150-300 мм к гидроэжекторной установке,гидроэжекторную установку, состоящую из эжектора, передвижной электропомпы игидромониторов, трубопровод отвода парафиноводяной смеси.

Склады нефти инефтепродуктов в зависимости от вместимости резервуарных парков и вместимостиотдельных резервуаров делятся на следующие категории [1] (табл. 2).

Единичный номинальный объемрезервуаров, допустимая номинальная вместимость группы резервуаров иминимальное расстояние между резервуарами в одной группе определяются подокументу [1] и представлены в табл. 3.

Таблица 2

Категории складов для хранения нефти и нефтепродуктов

Категория склада	Максимальный объем одного резервуара, м³	Общая вместимость резервуарного парка, м³
I	-	Св. 100000
II	-	Св. 20 000 до 100 000 вкл.
IIIа	До 5000	Св. 10 000 до 20 000 вкл.
IIIб	До 2000	Св. 2000 до 10 000 вкл.
IIIв	До 700	До 2000 вкл.

Таблица 3

Основные характеристики групп резервуаров

Резервуары	Единичный номинальный объем резервуаров, устанавливаемых в группе, м³	Вид хранимых нефти и нефтепродуктов	Допустимая общая номинальная вместимость группы, м³	Минимальное расстояние между резервуарами, расположенными в одной группе
С плавающей крышей	50 000 и более	Независимо от вида жидкости	200 000	30м
С плавающей крышей	Менее 50 000	То же	120 000	0,5D, но не более 30 м
С понтоном	50000	То же	200 000	30м
С понтоном	Менее 50 000	То же	120 000	0,65D, но не более 30 м
Со стационарной крышей	50 000 и менее	Нефть и нефтепродукты с температурой вспышки выше 45 °С	120 000	0,75D, но не более 30 м
Со стационарной крышей	50 000 и менее	То же, с температурой вспышки 45 °С и ниже	80000	0,75D, но не более 30 м

По назначению резервуарные паркимогут быть подразделены на следующие виды:

товарно-сырьевые базы дляхранения нефти и нефтепродуктов;

резервуарные паркиперекачивающих станций нефте- и нефтепродуктопроводов;

резервуарные парки хранениянефтепродуктов различных объектов.

Резервуарные парки первоговида характеризуются, как правило, значительными объемами хранимых жидкостей, атакже тем, что в одной резервуарной группе хранятся нефтепродукты, близкие илиодинаковые по составу и своим пожароопасным свойствам. В резервуарных парках второговида все резервуары чаще всего имеют нефть или нефтепродукт одного вида.

В соответствии стребованиями СНиП 2.11.03-93 [1]наземные резервуары для хранения нефти и нефтепродуктов объемом 5000 м³и более оборудуются системами автоматического пожаротушения.

На складах категории IIIа приналичии не более двух наземных резервуаров объемом 5000 м³допускается предусматривать тушение пожара этих резервуаров передвижнойпожарной техникой при условии оборудования резервуаров стационарноустановленными генераторами пены и сухими трубопроводами (с соединительнымиголовками для присоединения пожарной техники и заглушками), выведенными заобвалование.

Стационарными установкамиохлаждения оборудуются наземные резервуары объемом 5000 м³ и более.

В автоматических системахтушения пожаров в резервуарах применяется пена средней кратности с верхнимспособом подачи, а также пена низкой кратности с верхним или подслойным способомподачи. Автоматическая установка включает насосную станцию, в которойразмещаются водопитатели (насосы), емкость с пенообразователем и дозатор.Насосная станция подаст водный раствор пенообразователя по системетрубопроводов к защищаемым резервуарам. Сеть растворопроводов выполняетсякольцевой и располагается за пределами обвалования резервуаров вдольавтомобильных дорог и пожарных проездов. Принципиальные схемы защитырезервуаров и оборудования представлены на рис. 1-10.

Резервуары со стационарнойкрышей без понтона защищаются стационарными и передвижными установкамипожаротушения:

с подачей пены среднейкратности на поверхность топлива;

подачей низкократной пенысверху;

подачей низкократной пены в нижнюючасть резервуара, как непосредственно в нефтепродукт (подслойный способ), так ичерез эластичный рукав с выходом на поверхность горючего.

Рис. 1.Стационарная установка пожаротушения с подачей пены средней кратности

Рис. 2. Применениераздвижных пеносливов для плавной подачи пены на поверхность нефтепродукта

Рис. 3. Стационарнаяустановка пожаротушения с подачей пены в основание резервуара через эластичныйрукав на поверхность продукта

Рис. 4. Стационарнаяустановка пожаротушения с подачей пены низкой кратности в слой горючей жидкости(подслойный способ тушения пожара)

Рис. 5. Защита резервуара сплавающей крышей стационарной установкой пожаротушения с подачей пены низкойкратности

Рис. 6. Пенокамера спеногенератором для образования и подачи пены низкой кратности в резервуар сплавающей крышей

Рис. 7. Защита резервуарапеногенераторами низкократной пены, стационарно размещаемыми на плавающейкрыше. Раствор пенообразователя подается вверх по эластичному рукаву

Рис. 8. Расположение пеногенерирующейаппаратуры на плавающей крыше

Рис. 9.Принципиальная схема расположения датчиков-распылителей и емкости с хладоном вавтономной системе газового тушения пожара в кольцевом зазоре резервуара сплавающей крышей

Рис. 10. Схемачетырехсекционной автономной автоматической системы газового тушения пожара вкольцевом зазоре резервуара с плавающей крышей

Резервуары с понтоном и стационарной крышей защищаются стационарными ипередвижными установками:

сподачей пены средней кратности в зазор и на поверхность понтона;

подачейнизкократной пены только сверху;

подачей низкократной пеныодновременно сверху и в слой горючего.

Резервуары с плавающейкрышей защищаются стационарными и передвижными установками:

с подачей пены средней кратностив кольцевой зазор между стенкой резервуара и краем плавающей крыши;

подачей низкократной пеныодновременно сверху в кольцевой зазор между стенкой резервуара и краемплавающей крыши и в слой горючего;

подачей хладона (газа),расположенного в емкостях на плавающей крыше в кольцевой зазор и подачейнизкократной пленкообразующей пены в слой горючего.

Тип и число пеногенераторов,устанавливаемых на резервуарах, зависят от способа подачи огнетушащегосредства, типа горючей жидкости, конструкции и объема резервуара.

При расчете количестваподаваемого раствора пенообразователя ширина кольцевого зазора должнаприниматься равной расстоянию от стенки резервуара до кольцевого барьера,предназначенного для удержания пены (рекомендуется принимать равной 2,5 м).

ПРИЛОЖЕНИЕ 2

ОСНОВНЫЕ ХАРАКТЕРИСТИКИОТЕЧЕСТВЕННЫХ И ЗАРУБЕЖНЫХ ПЕНООБРАЗОВАТЕЛЕЙ

В зависимости от областиприменения пенообразователи в России согласно ГОСТ 4.99-83 делятся на двегруппы: общего и целевого назначения. Пенообразователи общего назначения (ПО-ЗАИ,ПО-ЗНП и другие) имеют углеводородную основу и предназначены для получения пеныили растворов смачивателей для тушения пожаров твердых сгораемых материалов(класс А) и горючих жидкостей (класс В).

Пенообразователи целевогоназначения (фторированные) используются при тушении нефти, нефтепродуктов иполярных органических жидкостей. В эту же группу включен пенообразователь"Морской", имеющий углеводородную основу. Последний может применятьсядля получения пены с использованием морской воды и предназначен для тушениягорючих жидкостей на судах и объектах морского флота.

По способности разлагатьсяпод действием микрофлоры водоемов и почв пенообразователи делятся набиологически мягкие (биоразлагаемость более 80 %) и биологически жесткие.Биоразлагаемость пенообразователя указывается в его технических характеристиках(табл. 1).

За рубежом пенообразователив зависимости от поверхностно-активной основы делятся на протеиновые(белковые), фторпротеиновые, синтетические (углеводородные), фторсинтетическиепленкообразующие (АFFF) и фторпротеиновые пленкообразующие (FFFР).

Протеиновые пенообразователисостоят из гидролизованного белка с добавками стабилизаторов. Они образуют пенунизкой кратности, обладающую высокой теплостойкостью, растекаемостью ипредупреждающую повторное воспламенение паров топлива. Эти пенообразователипредназначены для тушения углеводородов. К их недостаткам относится способностьсмешиваться и загрязняться углеводородами, что требует очень мягкой (плавной)подачи пены на горящую поверхность. Протеиновые пенообразователи в России ненашли применения.

Фторпротеиновыепенообразователи состоят из смеси гидролизованных и стабилизированных белков сорганическими олеофобными поверхностно-активными веществами. Наличиефторированных поверхностно-активных веществ позволяет получать пену, устойчивуюк загрязнению углеводородами, и подавать ее навесными струями непосредственнона поверхность горящей жидкости. Кроме того, фторпротеиновая пена обладаетповышенной огнетушащей способностью и сопротивляемостью к повторномувоспламенению, в том числе и при наличии горячих металлических предметов в зонегорения.

Синтетическиепенообразователи предназначены для получения пены низкой, средней и высокойкратности. Получаемая из них пена недостаточно устойчива при контакте снагретыми углеводородами и твердыми предметами. Поэтому за рубежом их нерекомендуют для тушения пожаров в крупных резервуарах и при больших проливах.Пену средней и высокой кратности рекомендуется применять для тушения пожаров вангарах, корабельных отсеках, машинных залах, галереях и т. д.

Пленкообразующиепенообразователи состоят из смеси углеводородного и фторуглеродногопленкообразующего поверхностно-активного вещества. Фторуглеродный компонентснижает поверхностное натяжение водного раствора пенообразователя до величины,меньшей, чем у нефтепродуктов. Вследствие этого пленка раствора, выделяющегосяиз пены, растекается по поверхности топлива и резко сокращает скорость егоиспарения. Кроме того, фторуглеродный компонент пенообразователя придает пенеинертность к углеводородным жидкостям, что существенно снижает возможностьзагрязнения пены топливом и позволяет подавать низкократную пену в очаг пожаранавесной струёй или в нижнюю часть резервуара под слой нефтепродукта.Огнетушащая эффективность пены из пленкообразующих пенообразователей типа АFFFзначительно выше, чем пены из синтетических (углеводородных) пенообразователей.

Фторпротеиновыепленкообразующие пенообразователи типа FFFР предназначены для получениянизкократной пены, сочетающей в себе повышенную огнетущащую эффективность,присущую пене из пленкообразующих составов, и надежность, характерную для пеныиз фторпротеиновых пенообразователей. Такая пена имеет хорошую текучесть,повышенную устойчивость к загрязнению нефтепродуктами, а также сопротивляемостьк повторному воспламенению топлива, образует устойчивую изолирующую пленку наповерхности углеводородов, в том числе и при наличии горячих поверхностей,прочно прилипает к металлическим конструкциям. Кроме того, достоинствамипенообразователей являются длительный гарантийный срок хранения, низкаятемпература замерзания, возможность получения пены с водой любой жесткости, втом числе и с морской, а также совместимость пены с сухими порошками при ихраздельной подаче. Сравнительная характеристика огнетушащих свойств различныхвидов пенообразователей представлена в табл. 1, 2.

Основные регламентируемые параметрыпенообразователей и рабочих водных растворов:

поверхностное натяжениерабочего раствора пенообразователя - не выше 18 мН×м^-1;

межфазное поверхностноенатяжение на границе с гептаном - не менее 3,0 мН×м^-1;

вязкость концентратапенообразователя при температуре 20 °С - не более 100 сСт;

пенообразующая способностьпенообразователя не должна зависеть от жесткости воды, применяемой дляприготовления рабочего раствора;

пенообразователь не долженсодержать осадка и посторонних примесей;

по токсичности пенообразовательдолжен соответствовать четвертому классу опасности (ГОСТ 12.1.007);

температура замерзания - нениже минус 15 °С;

концентрация рабочегораствора 3 или 6 % (об.);

срок хранения концентратапенообразователя - не менее 10 лет.

Предпочтительным являетсяприменение биологически разлагаемых пенообразователей.

Таблица 1

Технические характеристики пенообразователей

Показатели	Пенообразователи общего назначения					Фторированные пенообразователи
Показатели	ПО-6НП	ПО-ЗАИ	ПО-ЗНП	ТЭАС	ПО-6ТС	FС-203. FС-206 (АFFF)	"Петро-филм" (FFFР)	ПО-6ФП	ПО-6A3F	SТНAМ-ЕX-АFFF
Плотность при 20 °С, кг×м³, не менее	1.01×10³	1.02× 10³	1.1×10³	1.0×10³	1.0 -1.2×10³	1.03× 10³	1.13× 10³	1.0×10³	1.0×10³	1.04×10³
Кинематическая вязкость при 20 °С, мм²×с^-1	100	10	100	40	40	24	52.1	60	40	50
Температура застывания,°С, не ниже	-8	-3	-3	-8	-3	-20	-40	-5	-5	-10
Температура хранения, °С	+5…+40	+5… +40	+5… +40	+5… +40	+5… +40	-15... +40	-40... +50	+5... +40	+5.. +40	-15... +50
Водородный показатель, рН	7.0-10.0	8.0-10.0	7.0-10.5	7.5-9.0	7.8-10.0	8.0	7.2	6.5-10	6.5-10	6.5-8.5
Концентрация рабочего раствора, % (об.)	6	3	3	6	6	3 или 6	3 или 6	6	6	3 или 6
Гарантийный срок хранения, лет, не менее	1.5	1.0	1.5	2.5	1.0	Более 10 лет	Более 10 лет	5	5	Более 10 лет
Биоразлагаемость	Б/м	Б/м	Б/м	Б/м	Б/м	Б/ж	Б/м	Б/м	Б/м	Б/м

Таблица 2

Огнетушащие свойстваразличных видов пенообразователей

Показатели	Протеиновый	Синтетический	Фторпротеиновый	Фторсинтетический пленкообразующий	Фторпротеиновый пленкообразующий
Скорость тушения	*	***	***	****	****
Сопротивляемость к повторному возгоранию	****	*	****	***	***
Устойчивость к углеводородам	*	*	***	****	****

Обозначения:* - слабая; ** - средняя; *** - хорошая; **** - отличная.

ПРИЛОЖЕНИЕ 3

НОМОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ ОРИЕНТИРОВОЧНОГО РАСХОДА РАСТВОРА ПЕНООБРАЗОВАТЕЛЯ И КОЛИЧЕСТВА ГЕНЕРАТОРОВ

Номограмма предназначена дляопределения ориентировочного расхода раствора пенообразователя и количествагенераторов для тушения нефти и нефтепродуктов в резервуарах и проливов (рис. 1). Номограмма представляетсобой три основных логарифмических шкалы, на которых нанесены площадь горения (F), расход растворапенообразователя (Q_р-ра), интенсивность подачираствора пенообразователя (J_H). Кроме того, на номограмме имеется пунктирная шкала, на которойнанесены два типа пеногенераторов в зависимости от способа подачи и ихколичество (N).

Пример пользования номограммой. Определить расход раствора пенообразователя иколичество генераторов для тушения РВС-5000 (H = 11,98 м; D = 22,8м) с дизельньм топливом. Площадь горения (F)составит 408 м².

В соответствии с табл. 2.1 нормативная интенсивность (J_H) при тушении дизельного топливапеной средней кратности, получаемой из пенообразователя общего назначения,равна 0,05 л×м^-2×с^-1. На левойшкале находим соответствующее значение площади тушения (F),а на правой - нормативную интенсивность подачи раствора пенообразователя (J_H). Соединив заданныевеличины, получим точку пересечения со средней шкалой, на которой нанесенызначения расхода раствора пенообразователя Q_р-ра.Вправо по горизонтали от полученной величины (в нашем примере Q = 20 л×с^-1) показаны типи количество необходимых генераторов пены в зависимости от применяемого способатушения пожара в резервуаре.

Номограмма поопределению ориентировочного расхода раствора пенообразователя и количествапеногенераторов независимо от способа подачи пены

(-) - применение нецелесообразно

ПРИЛОЖЕНИЕ 4

ХАРАКТЕРИСТИКИПЕНОГЕНЕРИРУЮЩЕЙ АППАРАТУРЫ И ТЕХНИКИ ДЛЯ ПОЛУЧЕНИЯ ПЕНЫ

Для получения пены среднейкратности применяются пеногенераторы ГПС-200, ГПС-600, ГПС-600М, ГПС-2000,ГПС-2000М. При подаче пены средней кратности пеногенераторы типа ГПС следуетустанавливать в местах, исключающих воздействие на них пламени и газообразныхпродуктов горения. В табл. 1даны основные характеристики пеногенераторов типа ГПС.

Для получения водногораствора пенообразователя применяются стационарные пеносмесители ПС-5,устанавливаемые на насосах пожарных машин. ПС-5 обеспечивает подачу 5 стволовтипа ГПС-600. На ПНС-110 (131) на насосе устанавливается ПС-12, обеспечивающийподачу 6, 9 и 12 стволов типа ГПС-600. На автомобилях пенного тушения вывозятсяпереносные смесители марок ПС-1, ПС-2, ПС-3, которые устанавливаются в напорнуюлинию.

Для подачи большогоколичества пенообразователя в рукавные линии используют пенные дозирующиевставки, которые самостоятельно изготавливают гарнизоны пожарной охраны.Дозировка пенообразователя осуществляется путем нагнетания его в напорнуюлинию. Для введения пенообразователя в напорную линию дозирующая вставка, какправило, имеет штуцер с условным проходом 51 мм, манометр, дозирующую шайбудиаметром 10 или 25 мм.

При подаче пенообразователяв напорную рукавную линию необходимо поддерживать разность давленийпенообразователя и воды на вставке в соответствии с табл. 2.

Для каждой дозирующейвставки, изготовленной самостоятельно, должны быть разработаны тарировочныетаблицы по определению разности давлений в зависимости от количестваподключенных пеногенераторов.

Длина рукавных линийвыбирается так, чтобы при давлении на насосах 0,9 МПа потери давления врукавных линиях составляли не более 0,3 МПа.

Таблица 1

Характеристики пеногенераторов типа ГПС

Пеногенераторы	Рекомендуемое давление у распылителя. МПа	Расход раствора пенообразователя, л×с^-1	Кратность пены	Максим. расход пенообразователя, л× с^-1	Габариты		Вес, кг	Дальность пенной струи, м
Пеногенераторы	Рекомендуемое давление у распылителя. МПа	Расход раствора пенообразователя, л×с^-1	Кратность пены	Максим. расход пенообразователя, л× с^-1	Диаметр пакета сеток, мм	Длина, м	Вес, кг	Дальность пенной струи, м
ГПС-200	0,4-0,6	1,6-2	70-100	0,12	183	0,54	2,5
ГПС-600	0,4-0,6	5-6	70-100	0,36	309	0,725	5	6-8
ГПС-600М	0,4-0,6	5-6	70-100	0,36	310	0,5	3,2	10
ГПС-2000	0,4-0,6	17-20	70-100	1,2	650	1,5	25	6-8
ГПС-2000М	0,4-0,6	17-20	70-100	1,2	506	1,055	12,5	12

Таблица 2

Разность давлений пенообразователя и воды на вставке

Пеногенераторы	Количество пеногенераторов
	Вставка d=10 мм					Вставка d=25 мм
	ГПС-600 или ГПС-600М					ГПС-2000 или ГПС-2000М
	1	2	3	4	5	1	2	3	4	5
Требуемый расход пенообразователя, л×с^-1	0,36	0,72	1,08	1,44	1,80	1,2	2,4	3,6	4,8	6,0
Разность давлений пенообразователя и воды у вставки, атм	0,24	0,96	2,2	3,8	5,38	2,2	0,22	0,5	0,88	1,34

Примечание. Значения расходов в табл. 2 даны при концентрациипенообразователя в растворе, равной 6 %.

При нормальной работепеногенераторов пена поступает плотной струёй. При неправильной работе пеногенераторовполучается пена низкой кратности или вообще не получается. В этих случаяхподачу пены следует прекратить и проверить систему дозировки.

Для подачи пены на тушениепожара в резервуарах используются механизированные пеноподъемники"Бронто-Скайлифт 35-3", АКП-30, АКП-50, приспособленная пожарнаятехника (на базе АЛ-30, АТС-59 с башенным механизмом от АЛ-30), переноснойподъемник на базе трехколенной лестницы Л-60 с подачей одного ГПС-2000 или трехГПС-600, а также стационарные пенные камеры для подачи пены средней кратностиот передвижной пожарной техники. Принципиальные схемы боевого развертывания дляподачи пены средней кратности представлены на рис. 1.

При тушении пожаров вподземном железобетонном резервуаре, в зазоре между стенкой резервуара иплавающей крышей пена может быть подана с помощью пеногенераторов,установленных вручную на борт резервуара.

Принципиальная схема боевогоразвертывания при использовании пеноподъемников или приспособленной техникипредставлена на рис. 1.Дозировка пенообразователя происходит в зависимости от расхода огнетушащегосредства.

В связи с недостаткомсерийно выпускаемой техники для подачи пены в горящий резервуар целесообразноиспользовать приспособленную технику на базе специальных кранов типа"КАТО", "ФАУН", "ЛИБКНЕР" и других с вылетомстрелы около 50 м. Для вышеперечисленной техники изготавливаются гребенки спатрубками для присоединения ГПС-2000, ГПС-2000М.

При использовании всех типовпеноподъемников необходимо определить максимальную длину рукавных линий дляполучения качественной пены. Предельное расстояние между водоисточником иместом установки пеноподъемника определяется по формуле

где Н_Н- напор на насосе, м; h_ст -напор у пеногенераторов, м; Z -высота подъема стволов, м; S -сопротивление одного напорного рукава длиной 20 м; Q, - подача воды (растворапенообразователя), л×с^-1.

В зависимости от схемы подачипены требуемое давление на насосе пожарного автомобиля определяется по формуле:

подача пены на поверхностьгорючей жидкости в резервуар:

Н_H ⁼ h_м + h_n + h_гпс + z,

подача пены на поверхностьгорючей жидкости в железобетонный резервуар или в обваловку:

Н_H ⁼ h_м + h_n + h_гпс + z,

подача пены низкой кратностипри тушении пожара в резервуаре подслойным способом:

Н_H ⁼ h_м + h_ГНП,

где Н_H -давление или напор на насосе, МПа или м вод. ст.; h_м - потери давления (напора)в магистральных линиях, МПа или м вод. ст.; h_м ⁼ п×Sр×Q² - при подаче воды (растворапенообразователя) по одной магистральной линии; h_м ⁼ пSр×Q²/4 -при подаче воды (растворапенообразователя) по двум магистральным линиям; п - количество рукавов в магистральной линии; S_р - сопротивление одного рукава;h_n - потери давления (напора) в пеноподъемнике; h_гпс - давление (напор) упеногенератора, МПа или м вод. ст.; z -высота подъема пеногенераторов; h_ГНП -потери давления на генераторе низкократной пены, МПа или м вод. ст.

Давление на насосе пожарноймашины не должно превышать значения давления, указанного в паспорте на насос,если требуется больше, то необходимо организовывать перекачку.

Пена низкой кратности можетподаваться в резервуар как сверху, так и под слой горючего.

Для подачи пены низкой кратностив резервуар сверху от передвижной пожарной техники могут применяться переносныеводопенные лафетные стволы как отечественного, так и зарубежного производства.Кроме того, для этой цели могут использоваться стационарные лафетные стволы, адля тушения проливов в обваловании - ручные водопенные стволы. Основныехарактеристики переносных стволов приведены в табл. 3.

Таблица 3

Основные характеристики переносных водопенных стволов

Технические характеристики	Марка ствола
Технические характеристики	ПЛС-П20Б	СВПЭ-4	СВПЭ-8	ЛСД-40А
Рабочее давление, МПа (кгс×см^-2)	0,6(6)	0,6(6)	0,6(6)	0,6-1,0
Расход раствора пенообразователя, л×с^-1	19	4,8-6,0	13,3-16,0	20-30
Диаметр выходного отверстия насадка, мм	25, 28, 32	-	-	-
Кратность пены	9	4-6	4-6	4-6
Максимальная дальность пенной струи при угле 32°, м	40	18	20	40
Длина ствола, мм	1200	715	845	-
Масса ствола, кг	22	2,8	3,8	95

Для получения и подачи пены низкой кратности под слой горючего в резервуармогут применяться отечественные высоконапорные пеногенераторы типа ГНП и ГНПС.Указанные типы пеногенераторов имеют рабочее давление 0,6-0,9 МПа, кратностьполучаемой пены составляет не менее 3. Основные характеристики высоконапорныхпеногенераторов отечественного производства типа ГНП (разработка ВНИИПО)приведены в табл. 4 и типаВПГ (разработки МИПБ, НПП "Герда") - в табл. 5.

Принципиальные схемы боевогоразвертывания при тушении пожаров в резервуарах представлены на рис. 1-3.

Таблица 4

Основные параметрыпеногенераторов типа ГНП

Наименование параметра	Значения для типоразмеров
Наименование параметра	ГНП-12 (ГНПС-12)	ГНП-23 (ГНПС-12)	ГНП-46 (ГНПС-12)
Рабочее давление перед стволом, МПа (кгс×см^-2)	0,6-0,9-(6-9)	0,6-0,9-(6-9)	0,6-0,9-(6-9)
Кратность пены	Не менее 3	Не менее З	Не менее 3
Расход огнетушащих средств при 6 % растворе пенообразователя, л×с^-1:
раствора ПО	12±2	23±3	46±4
ПО	0,8	1,4	2,8
воды	11,2	21,6	43,2
Длина, мм	1035	1080	1080
Масса, кг	32,1(36,1)	35,0(37,7)	35,0(37,7)

Таблица 5

Основные параметры пеногенераторов типа ВПГ

Наименование параметра	Значения для типоразмеров
Наименование параметра	ВПГ-10	ВПГ-20	ВПГ-40	ВПГ-10/30
Рабочее давление перед стволом, МПа (кгс×см^-2)	0,6-0,9-(6-9)	0,6-0,9-(6-9)	0,6-0,9-(6-9)	0,6-0,9-(6-9)
Кратность пены	Не менее 3	Не менее 3	Не менее 3	3-6
Расход огнетушащих средств при 6 % растворе пенообразователя, л×с^-1:
раствора ПО	10±2	20±3	40±5	10¸30
ПО	0,6	1,2	2,4	0,6¸1,8
воды	9,4	18,8	37,6	9,4¸28,2

Рис. 1. Принципиальная схематушения пожара в резервуаре пеной средней кратности с использованиеммеханизированного пеноподъемника

Рис. 2.Принципиальная схема подачи пены низкой кратности при тушении пожара в резервуареподслойным методом

Рис. 3.Принципиальная схема тушения пожара в ЖБР пеной средней кратности

ПРИЛОЖЕНИЕ5

ОСНОВНЫЕ ХАРАКТЕРИСТИКИОГНЕТУШАЩИХ ПОРОШКОВ ОБЩЕГО НАЗНАЧЕНИЯ

Наименование огнетушащего порошка	Основной состав порошка	Огнетушащая способность по ГОСТ 226952-86, кгс×м^-2	Завод-изготовитель
ПСБ-ЗМ, ТУ 2149-017-10-968286-95	Бикарбонат натрия, белая сажа, нефелиновый концентрат	0,8	157040, г. Буй Костромской области, ул. Чапаева, 1
Пирант А, ТУ 301-11-10-90	Фосфорно-аммонийные соли, слюда, белая сажа	0,8	Кингисеппское ПО "Фосфорит", г. Кингисепп
ПХК, ТУ 10968286-06-94	Хлорид калия, гидрофобные добавки	1,0	157040, г. Буй Костромской области, ул. Чапаева, 1

ПРИЛОЖЕНИЕ 6

ОСОБЕННОСТИ ТУШЕНИЯ ПОЖАРОВВ РЕЗЕРВУАРНЫХ ПАРКАХ В УСЛОВИЯХ НИЗКИХ ТЕМПЕРАТУР

Тушение пожаров врезервуарах и резервуарных парках в условиях низких температур усложняется тем,что, как правило, увеличивается время сосредоточения достаточных сил и средств дляпроведения пенной атаки. Вода, подаваемая по рукавным линиям, интенсивноохлаждается и, достигая 0 °С, кристаллизуется с отложением льда на стенках рукавной арматуры ирукавов. В результате уменьшения сечения рукавной линии возникаетдополнительное сопротивление, что ведет к снижению расхода воды.Воздушно-механическая пена средней кратности в условиях низких температурмалоподвижна, быстро замерзает, превращаясь в снежную пористую массу.

При тушении пожаров вусловиях низких температур следует:

применять пожарные стволы сбольшим расходом, исключить применение перекрывных стволов истволов-распылителей;

прокладывать линии изпрорезиненных и латексных рукавов больших диаметров, рукавные разветвления исоединительные головки рукавных линий утеплять или защищать от воздействияокружающей среды подручными средствами, в том числе снегом;

определить места заправкигорячей водой и при необходимости заправить ею цистерны;

перед подачей пены илираствора пенообразователя в линию в момент начала пенной атаки ее необходимопрогреть до температуры выше 5 °С, чтобы исключить возможное образование ледяных пробок или снижениерасхода подаваемого раствора пенообразователя или пены вследствие уменьшениясечения подводящих линий. В качестве обогревателя можно использовать горячуюводу.

Для обогрева кабин пожарныхавтомобилей, задействованных на пожаре, целесообразно устанавливатьдополнительные обогреватели и утеплять кабины.

Для обогрева насосов,расположенных в заднем отсеке, рекомендуется использовать горелки инфракрасногоизлучения.

Выезд и следованиеавтомобилей ПНС-110 производить с работающим двигателем насосной установки. Дляобогрева насосного отсека ПНС-110 в зимнее время необходимо устанавливатьспециальный кожух, по которому поток теплого воздуха направляется в насосныйотсек, или вместо вентилятора, предусмотренного заводом-изготовителем,устанавливать вентилятор, позволяющий изменить направление потока воздуха отрадиатора охлаждения в насосный отсек.

Вблизи места пожарацелесообразно организовать пункты обогрева личного состава, чаще производитьсмену людей, обеспечивающих охлаждение резервуаров и работу техники.

Для отыскания крышекколодцев гидрантов, находящихся под снегом, рекомендуется использоватьармейские миноискатели.

Для прокладки магистральных линийрекомендуется использовать выполненные из жести ящики с полозьями, в которых"гармошкой" уложены рукава.

Одним из наиболее важныхвопросов, возникающих при тушении пожаров в условиях низких температур,является обеспечение бесперебойной подачи воды по рукавным линиям отводоисточника к очагу горения.

Вода, подаваемая по рукавнымлиниям, интенсивно охлаждается и, достигая 0 °С, кристаллизуется сотложением льда на стенках рукавной арматуры и рукавов и образованием шуги восновном потоке внутри рукава. В результате уменьшения сечения рукавной линиивозникает дополнительное сопротивление, что ведет к снижению расхода воды, а вотдельных случаях - к образованию ледяных пробок (промерзанию рукавов), и резкоосложняет процесс тушения.

Предельная длина рукавнойлинии в условиях установившегося течения зависит от начальной температуры воды t_вн на входе в рукавную линию, температуры окружающейсреды t_а, и может быть рассчитана по формуле

где С_т- расход воды, л×с^-1; d_H - наружный диаметр рукава,мм; К - коэффициент теплопередачи, Вт×м^-2×К^-1; р_в - плотность жидкости, кг×м^-3; С_рв - удельная теплоемкостьжидкости, Дж×кг^-1×К^-1.

ПРИЛОЖЕНИЕ7

ПРОГНОЗИРОВАНИЕ РАЗВИТИЯ ПОЖАРА В РЕЗЕРВУАРНОЙ ГРУППЕ ОТ ЛУЧИСТОЙЭНЕРГИИ ФАКЕЛА ПЛАМЕНИ

Прогнозирование выполняютпри разработке оперативных планов пожаротушения для оценки максимальнодопустимого времени ввода сил и средств и первоочередного охлаждениярезервуаров, расположенных рядом с горящим, с целью предотвращения возможностивзрыва в паровоздушном пространстве или факельного горения паровоздушной смеси,выходящей из мест сообщения газового пространства облучаемого резервуара сатмосферой.

Результаты оценкисправедливы для группы однотипных резервуаров при горении жидкости на всей свободнойповерхности резервуара в условиях штиля.

Методика прогноза включаетдва этапа. На первом определяют максимально допустимое время введения сил исредств на охлаждение из условий предотвращения опасности нагрева элементовконструкции облучаемого резервуара выше температуры самовоспламенения паровнефтепродуктов. На втором этапе по взрывоопасности среды в облучаемомрезервуаре определяют первоочередность введения стволов для охлаждениярезервуаров, особенно при недостатке сил и средств начальной стадии пожара.

Продолжительность нагреванаиболее теплонапряженного элемента конструкции соседнего с горящим резервуарадо температуры самовоспламенения паров нефтепродукта можно оценить пономограмме (рис. 1).

Ключ к пользованиюномограммой состоит в следующем. Из точки, соответствующей температуреокружающей среды, проводят направляющий луч через шкалу "Отношениерасстояния между резервуарами к диаметру горящего" и определяютдлительность нагрева стенки до температуры самовоспламенения.

Пример пользованияномограммой показан на рис. 1штрих-пунктиром при следующих исходных данных:

температура окружающеговоздуха 0 °С;

отношение расстояния междурезервуарами к диаметру горящего составляет 0,45.

Из точки, соответствующейтемпературе окружающей среды (0 °С), проводим направляющий луч "X",который пересекает шкалу "Отношение расстояния между резервуарами кдиаметру горящего" в точке, равной 0,45, и показывает на шкале"Критическое время" 11 мин.

Делаем вывод о том, что сначала пожара до истечения 11 мин должны быть предприняты активные действия поохлаждению соседних резервуаров.

Расчет номограмм выполненпри следующих условиях:

опасная температура нагрева(176 °С) принятаравной 0,8 температуры самовоспламенения для топлива ТС-1 (данный нефтепродуктимеет минимальную температуру самовоспламенения);

интегральная плотностьизлучения при горении дизельного топлива в среднем составляет 73 кВт×м^-2;

толщина оболочки верхнегопояса резервуара РВС-5000 составляет 5 мм.

Взрывоопасность среды воблучаемом резервуаре со стационарной крышей можно оценить по номограмме (рис. 2).

Для пользования номограммойнеобходимо подготовить следующие исходные данные:

уровень взлива нефтепродуктав соседних резервуарах;

температуру нефтепродукта внегорящем резервуаре (принимают равной среднемесячной температуре окружающейсреды);

температуру вспышкинефтепродуктов.

Пример пользования номограммойпоказан на рис. 2штрих-пунктиром при следующих исходных данных:

уровень взлива топлива ТС-1в негорящем резервуаре равен 10,66 м;

температура нефтепродуктаравна среднемесячной температуре окружающей среды в июне, т. е. 20 °С;

температура вспышки топливаТС-1 составила 31 °С;

Рис. 1.Номограмма для определения максимально допустимого времени ввода сил и средствдля охлаждения резервуаров, расположенных рядом с горящим

Рис. 2. Номограмма дляопределения взрывоопасности среды в резервуаре, расположенном рядом с горящим

продолжительность облучения10 мин. Из точки, соответствующей уровню взлива нефтепродукта (10,66 м),проходит направляющий луч через шкалу "Время облучения" в точке,равной 10 мин, и упирается в прямую 1. При этом на прямой 1 делается отметка.Далее из этой точки направляющий луч пересекает точку 20 °С на шкале "Температуранефтепродукта" и упирается в прямую 2. Из этой точки направляющий лучпроходит через точку 31 °С на шкале "Температура вспышки" и указывает значениеконцентрации, равное 1,4 % (об.), т. е. концентрация паров в резервуаревзрывоопасная. Взрывоопасность среды указывает на первоочередность введениястволов для охлаждения данного резервуара.

ПРИЛОЖЕНИЕ 8

ОСОБЕННОСТИ ОТКАЧКИ ГЖ ИЗРЕЗЕРВУАРОВ

Все операции по откачкенефтепродуктов из горящего и соседних с ним резервуаров должны проводитьсятолько по решению штаба пожаротушения. Наибольшую опасность представляетнепосредственное воздействие пламени на соседний резервуар при выполненииоперации заполнения или откачки нефтепродукта. При откачке пламя можетпроникнуть внутрь резервуара и привести к взрыву паровоздушной смеси споследующим горением. При заполнении соседнего резервуара пламя может возникнутьна работающих дыхательных устройствах.

При откачке нефтепродукта изгорящего резервуара следует учитывать факторы, усложняющие тушение:

отводятся нижние ненагретыеслои, в связи с чем увеличивается доля нагретого горючего в резервуаре,повышается среднеобъемная температура жидкости, и, как следствие, увеличиваетсярасчетное количество сил и средств;

с увеличением расстояния отпенослива до горящей жидкости в начале тушения тепловое излучение иконвективные потоки интенсивно разрушают пену и препятствуют ее накоплению наповерхности горючего;

при горении темныхнефтепродуктов и невозможности полной его откачки оставшаяся часть горючегоможет создать угрозу выброса или вскипания;

при откачке продуктапроисходит опускание верхнего прогретого слоя, соприкосновение которого снаходящейся в нижней части резервуара водой может привести к выбросу;

при опускании горючего нижеопор горение будет происходить под понтоном или плавающей крышей (при ихналичии).

С понижением уровня горючейжидкости ниже узла управления хлопушей может произойти обрыв троса,удерживающего хлопушу и перекрытие трубопровода, то есть в резервуаре останетсяоколо 1 м нефтепродукта.

Определение временивозможного выброса при проведении откачки изложено в разд. 1.

При откачке нефтепродуктаили нефти из горящего резервуара стенка его выше уровня горючей жидкости должнаохлаждаться на всю высоту с учетом влияния колец (ребер) жесткости.
