Аппараты на сжатом воздухе:

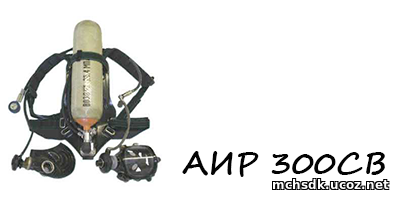

АИР 300 СВ
- Вместимость баллона, л, не менее 6,8
- Рабочее давление в баллоне, МПа 29,4
- Величина редуцированного давления. МПа 0,65 ±0,1
- Давление открытия предохранительного клапана редуктора, МПа 1,2 -1,4
- Время защитного действия аппарата при легочной вентиляции 30 дм3 /мин и температуре окружающей среды 25 oС, мин, не менее 60
- Избыточное давление в подмасочном пространстве при отсутствии расхода. Па, 300- 450
- Давление срабатывания сигнального устройства, МПа 5,3 - 6,7
- Габаритные размеры, мм, не более 700x320x220
- Рабочий диапазон температур oC -40…+60
- Масса снаряженного аппарата (без спасательного устройства):
для АИР-300СВ и АИР-300СВ-02, кг, не более 13,0
для АИР-300СВ-01 и АИР-300СВ–03, кг, не более 16,0
- Масса спасательного устройства, кг, не более 1,0

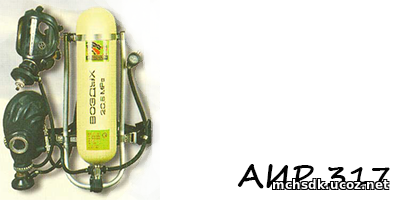

АИР 317
- Вместимость баллона, 7 дм2
- Рабочее давление в баллоне, МПа 29.4
- Время защитного действия аппарата
( при температуре 25°С ) - 60 мин
( при температуре 40°С ) - 40 мин
- Габаритные размеры, мм, не более 790x320x220
- Масса снаряженного аппарата 13,3

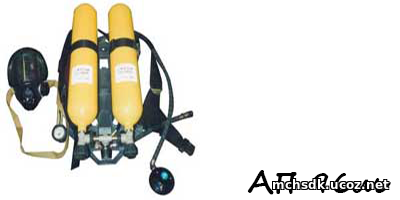

АП 96 М
1. Аппарат работоспособен при:
— давлении воздуха в баллоне (баллонах) от 1,5 до 19,6 МПа (от 15 до 200 кгс/см2);
— избыточном внешнем давлении до 0,6 МПа (до 6 кгс/см2).
2. Время защитного действия аппарата при легочной вентиляции 30 л/мин, начальном давлении в баллоне
(баллонах) 19,6 МПа (200 кгс/см2) и температуре окружающей среды + (25± 10) 0 С соответствуют значениям:
При использовании аппарата под водой время защитного действия уменьшается на глубине 10 м в два раза, на глубине 20 м — в три раза.
3. Время работы аппарата в условиях повышенного давления окружающей среды при легочной вентиляции 30 л/мин и давлении в
баллонах 19,6 МПа (200 кгс/см2) должно быть не менее значений
Время работы, мин, при избыточном давлении окружающей среды, МПа (кгс/см2)
0,2 (2) 12 16
0,6 (6) 4 5
4. Аппарат при открытом вентиле и включенном легочном автомате герметичен в диапазоне рабочих давлений и температур. Допускается утечка не более 0,1 л/мин.
5. Баллон с вентилем герметичен при положениях маховичка вентиля "Открыто" и "Закрыто" при всех рабочих значениях давления в баллоне.
6. Вентиль баллона работоспособен в процессе не менее чем 1500 циклов открываний и закрываний.
7. Давление на выходе редуктора (без расхода) составляет:
— не более 0,9 МПа (9 кгс/см2) при давлении в баллоне (баллонах) аппарата 17,6…19,6 МПа (180…200 кгс/см2);
— не менее 0,5 МПа (5 кгс/см2) при давлении в баллоне (баллонах) аппарата 1,5 МПа (15 кгс/см2).
8. Давление открытия предохранительного клапана редуктора — не более 1,8 МПа (18 кгс/см2).
9. Расход воздуха при работе устройства дополнительной подачи (байпаса) — не менее 60 л/мин в диапазоне давлений от 19,6 до 1,5 МПа (от 200 до 15 кгс/см2).
10. Коэффициент подсоса масляного тумана в подмасочное пространство — не более0,001 %.
11. Сигнальное устройство срабатывает при падении давления до (6± 1) МПа [(60± 10) кгс/см2].
12. В подмасочном пространстве в процессе дыхания при легочной вентиляции до 30 л/мин поддерживается избыточное давление:
— на вдохе — не менее 0 Па;
— на выдохе — не более 600 Па (60 мм вод. ст.).
13. Сопротивление дыханию спасательного устройства при легочной вентиляции до 30 л/мин:
— на вдохе — не более 400 Па (40 мм вод. ст.);
— на выдохе — не более 300 Па (30 мм вод. ст.)
2. При выполнении водолазных работ аппарат работоспособен при температуре воды от 0 до + 30 o С.
16. Показатели надежности:
— средний ресурс — 600 ч* ;
— средний срок службы — 10 лет* ;
17. Масса незаряженного аппарата (без маски и спасательного устройства) и его габаритные размеры:
-исполнение №1 ( не более 12 кг; 620х300х190)
-исполнение №2 ( не более 13 кг; 660х300х175)

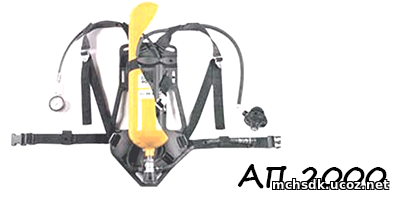

АП 2000
фактическое сопротивление дыханию на выдохе в течение всего времени защитного действия аппарата и при легочной
вентиляции 30л/мин (работа средней тяжести) не превышает:
350Па (35мм вод. ст.) при температуре окружающей среды +25 оС,
500Па (50 мм вод. ст.) при температуре окружающей среды минус 40 оС;
расход воздуха при работе устройства дополнительной подачи (байпаса) –
не менее 70л/мин в диапазоне давлений от 29,4МПа до 1,0МПа (от 300кгс/см2 до 10кгс/см2);
сопротивление дыханию спасательного устройства на вдохе и выдохе при легочной вентиляции 30л/мин не превышает 350Па (35мм вод. ст.);
клапан легочного автомата спасательного устройства открывается при разряжении от 50Па до 350Па (от 5мм вод. ст. до 35мм вод.ст.)
при расходе 10л/мин;
системы высокого и редуцированного давления аппарата с подключенным спасательным устройством герметичны,
при этом после закрытия вентиля баллона (вентилей баллонов) падение давления не превышает 1,0МПа (10кгс/см2) в минуту;
воздуховодная система с подключенным спасательным устройством герметична,
при этом при создании вакууметрического и избыточного давления 800Па (80мм вод.ст.)
изменение давления в ней не превышает 50Па (5мм вод.ст.) в минуту;
сигнальное устройство срабатывает при падении давления в баллоне до 6+0,8-0,5 МПа (60+8-5 кг/см2, при этом сигнал звучит не менее 60с;
уровень звукового давления сигнального устройства (при замере непосредственно у источника звука)
– не менее 90дБА,
при этом частотная характеристика звука, создаваемого сигнальным устройством, находится в пределах 800Гц…4000Гц;
расход воздуха при работе сигнального устройства – не более 5л/мин;
вентиль баллона герметичен в положениях "Открыто" и "Закрыто" при всех значениях давления в баллоне;
вентиль работоспособен в течение не менее 3000 циклов открываний и закрываний;
давление на выходе редуктора (без расхода) составляет:
не более 0,9МПа (9кгс/см2) при давлении в баллоне аппарата 27,45…29,4МПа (280кгс/см2…300кгс/см2),
не менее 0,5Мпа (5кгс/см2) при давлении в баллоне аппарата 1,5Мпа (15кгс/см2);
предохранительный клапан редуктора открывается при давлении на выходе редуктора не более 1,8МПа (18кгс/см2);
баллоны аппарата выдерживают не менее 5000 циклов нагружений (заправок) между нулевым и рабочим давлением;
срок переосвидетельствования баллонов составляет:
3 года для металлокомпозитных баллонов,
5 лет стального баллона ГНПП "СПЛАВ",
6 лет (первичное) 5 лет – последующие для стального баллона фирмы "FABER";
средний срок службы аппарата – 10 лет;

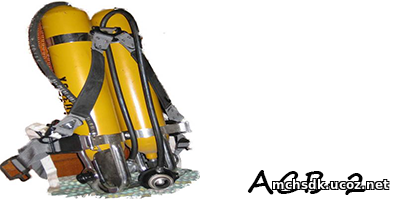

АСВ-2
Время защитного действия, мин 60
Количество баллонов, шт 2
Вместимость баллона, л 4
Рабочее давление в баллоне, Мпа (кгс/см2) 19,6 (200)
Давление срабатывания клапана включателя резерва воздуха, МПа 3-4
Габаритные размеры, мм 650x295x150
Масса снаряженного аппарата, кг 13,2

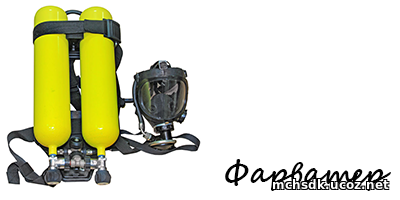

ФАРВАТЕР
Рабочее давление в баллоне, МПа (кгс/см2) 19,6 (200)
Редуцированное давление, МПа (кгс/см2) 0,7...0,85 (7,0...8,5)
Давление срабатывания предохранительного клапана редуктора, МПа (кгс/см2) 1,2...2,0 (12...20)
Избыточное давление в подмасочном пространстве при нулевом расходе воздуха, Па (мм вод. ст.), не более 300...450 (30...45)
Фактическое сопротивление дыханию на выдохе при легочной вентиляции 30 дм3/мин, Па (мм вод. ст.), не более 350 (35)
Масса спасательного устройства, кг, не более 1,0
Срок службы, лет 10

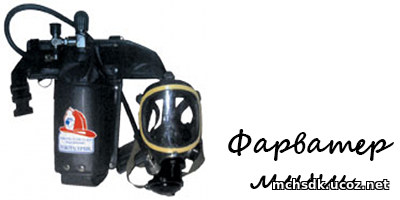

ФАРВАТЕР Мини
Рабочее давление в баллоне, Мпа (кгс/см2) 24,5 (250)
Вместимость баллона, л 2
Условное ВЗД, мин, не менее 14
Габаритные размеры, мм 780х420х180
Вес незаряженного аппарата, кг, не более 5,6
Срок службы, лет 10

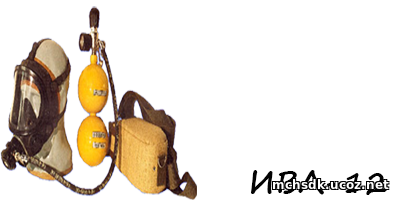

ИВА-12
Емкость баллонов 2 л
Рабочее давление в баллоне 19,6 МПа
Время защитного действия аппарата, не менее 12 мин
Время защитного действия аппарата на глубине: до 60 м, не менее 6 мин
Диапазон рабочих температур - 40 +60 °С
Габаритные размеры аппарата (без лицевой части) 130х130х400 мм
Масса снаряжённого аппарата (без лицевой части) 3,5 кг
Срок службы аппарата не менее 10 лет

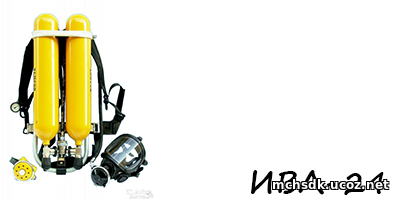

ИВА-24
Объем баллона 4 л;
Время защитного действия - 40 мин;
Давление внутри баллона - 20 МПа;
Давление срабатывания сигнального устройства – 5,5 Мпа;
Рабочая температура от -40 до +500С;
Габариты, не более – 710x305x165;
Вес, не более – 14кг.

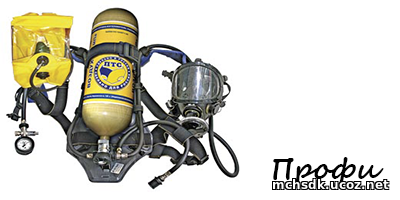

ПТС Профи
Рабочее давление в баллоне, МПа (кгс/см2) 29,4(300)
Редуцированное давление, МПа (кгс/см2) 0,7…0,85 (7…8,5)
Давление срабатывания предохранительного клапана редуктора, МПа (кгс/см2) 1,2…2,0 (12…20)
Избыточное давление в подмасочном пространстве при нулевом расходе воздуха, Па (мм вод.ст.) 250…450 (25…45)
Фактическое сопротивление дыханию на выдохе при легочной вентиляции 30 дм3/мин, Па (мм вод.ст.) 350 (35)
Масса спасательного устройства, кг, не более 1,0
- Давление срабатывания СУ (6,2 - 5,0 мПа)
С одним баллоном: (6,8 - 6,9)л
-ПТС "Профи"-168А бал-н(R-EXTRA-5/PTS) (ВЗД-60мин) 680х290х220 (15,9кг)
-ПТС "Профи"-168М бал-н(БК-7-300С) (ВЗД-60мин) 670х290х220 (12,3кг)
-ПТС "Профи"-168Л бал-н(6,9 L65F) (ВЗД-60мин) 640х290х230 (10,4кг)
С двумя баллонами:(4.0 - 6.9)л
-ПТС "Профи"-240М бал-н(БК-4-300С) (ВЗД-72мин) 648х290х220 (14,0кг)
-ПТС "Профи"-268Л бал-н(L 65F) (ВЗД-120мин) 640х320х230 (17,4кг)
Срок службы, лет 10,0

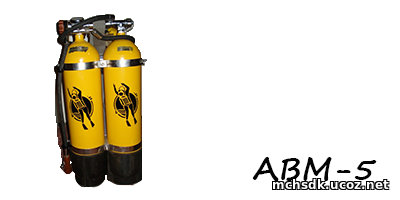

АВМ-5
Рабочее давление воздуха в баллонах 150 кгс/см2
Емкость одного баллона 7 л
Давление воздуха в шланге при погружении на глубины:
до 20 м 10…25 кгс/см2
до 40 м 20…25 кгс/см2
Установочное давление редуктора аппарата 7,5…9,5 кгс/см2
Давление открытия предохранительного клапана редуктора 13…15 кгс/см2
Сопротивление дыханию при легочной вентиляции 30 л/мин, не более 50 мм вод.ст
Резервный запас воздуха:
в двухбаллонном аппарате 40…60 кгс/см2
в однобаллонном аппарате 20…40 кгс/см2
Вес аппарата 22 кг
Вес комплекта 56 кг
Габариты аппарата 670×300×150 мм
Габариты укладочного ящика 800×390×290 мм 3.2.2

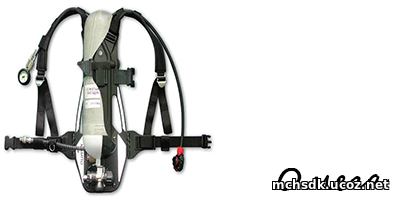

ОМЕГА
Аппарат работоспособен при давлении воздуха в баллоне от 29,4 до 1,0 МПа (от 300 до 10 кгс/см2);
В подмасочном пространстве лицевой части аппарата в процессе
дыхания поддерживается избыточное давление при легочной вентиляции до 85 л/мин и диапазоне температур окружающей среды от -40 до +60°C;
Избыточное давление в подмасочном пространстве при нулевом расходе воздуха - (300±100) Па [(30±1)) мм вод. ст.].
Сигнальное устройство срабатывает при падении давления в баллоне до 5,5 МПа (55 кгс/см2), при этом сигнал звучит - не менее 60 с.
Баллоны аппарата выдерживают не менее 5000 циклов нагружений (заправок) между нулевым и рабочим давлением.
Срок службы баллонов аппарата составляет:
20 лет для металлокомпозитных фирмы "SCI";
20 лет для стального фирмы "FABER";
11 лет для стального ГНПП "СПЛАВ";
10 лет для металлокомпозитных ЗАО НПП "Маштест" и НПО «Поиск».
Срок службы аппарата - 10 лет, гарантийный срок эксплуатации - 1 год.
Масса маски не превышает 0,7 кг.
Тип, производитель, технические характеристики:
Стальной (ГНПП "СПЛАВ", "FABER") 6,8/300кгс/см2 баллона 1 Время защитного действия 60 Масса 16
Металлокомпозитный (ЗАО НПП "Маштест") 7/300кгс/см2 баллона 1 Время защитного действия 60 Масса 12
Металлокомпозитный ("SCI") 6,8/300кгс/см2 баллона 1/2 Время защитного действия 60/120 Масса 11/17,5
Металлокомпозитный (ЗАО НПП "Маштест") 4/300кгс/см2 баллона 2 Время защитного действия 68 Масса 15,5
Металлокомпозитный ("SCI") 6/300кгс/см2 баллона 2 Время защитного действия 105 Масса 17
Металлокомпозитный ("SCI") 4,7/300кгс/см2 баллона 2 Время защитного действия 80 Масса 14,8
Металлокомпозитный ("SCI") 9/300кгс/см2 баллона 1 Время защитного действия 80 Масса 13,5
Металлокомпозитный (НПО «Поиск») 6,8/300кгс/см2 баллона 1/2 Время защитного действия 60/120 Масса 10,5 / 17,5

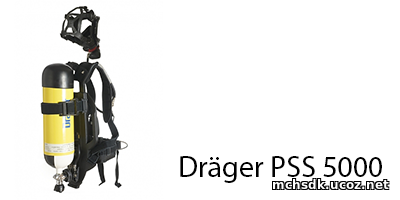

Dräger PSS 5000
Универсальный дыхательный аппарат Dräger PSS 5000 поставляется с двумя вариантами ременной системы – DS
(стандартная) и DP (профессиональная),
поддерживает централизованные электронные системы контроля.
Масса 11,5 кг кг
Размеры в сложенном состоянии (Д х Ш х В) 60 х 28 х 20 см
Система Bodyguard
Давление срабатывания предупреждающего сигнала 50-60 бар
Громкость свистка 90 дБА
Давление открытия предохранительного клапана редуктора 13 - 20
Номинальное рабочее давление воздуха в баллоне (бар) 300
Редуцированное давление (бар) 6.5 - 10

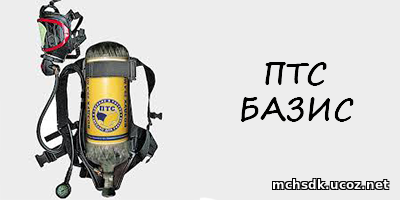

ПТС "Базис"
Дыхательный аппарат со сжатым воздухом ПТС "Базис"
предназначен для индивидуальной защиты органов дыхания
и зрения человека от вредного воздействия непригодной
для дыхания токсичной и задымленной газовой среды при
тушении пожаров в зданиях, сооружениях и на производственных
объектах различных отраслей народного хозяйства при температуре
окружающей среды от минус 40 до +60oС.
Аппарат не изменяет свои технические параметры после
пребывания в среде с температурой +200oС в течение 60с
и выдерживает воздействие открытого пламени с температурой +800oС
в течение 5с.
Технические характеристики ПТС "Базис"
Рабочее давление в баллоне, МПа (кгс/см2)- 29,4 (300)
Редуцированное давление, МПа (кгс/см2)- 0,6...0,9 (6...9,0)
Давление срабатывания предохранительного клапана редуктора, МПа (кгс/см2)- 1,3...2,0 (13...20)
Избыточное давление в подмасочном пространстве при нулевом расходе воздуха, Па (мм вод. ст.), не более - 250...400 (25...40)
Фактическое сопротивление дыханию на выдохе при легочной вентиляции 30 дм3/мин, Па (мм вод. ст.), не более - 350 (35)
Масса спасательного устройства, кг, не более - 1,0
Срок службы, лет - 10

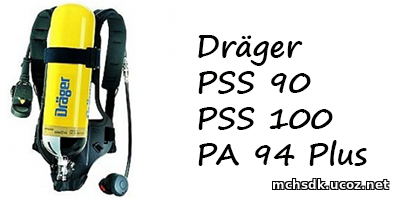

Dräger PSS 90, 100, PA 94 Plus
Для профессиональных пожарных, объектовых, ведомственных и добровольных пожарных, а также
в качестве аварийного защитного средства для работы при тушении пожаров:.
Среднее время защитного действия (без смены баллона емкостью 6,8 л -7,0 л) при расходе воздуха 30 л/мин и температуре окружающей среды 25 °С составляет не менее 60 минут.
Среднее время защитного действия (без смены баллона емкостью 6,8 л - 7,0 л) при расходе воздуха 30 л/мин и температуре окружающей cреды 40 °С составляет не менее 45 минут.
Среднее время защитного действия (без смены баллона емкостью 9,0 л) при расхоТ де воздуха 30 л/мин и температуре окружающей среды 25 °С составляет не менее 80 минут.
Среднее время защитного действия (без смены баллона емкостью 9,0 л) при расходе воздуха 30 л/мин и температуре окружающей среды 40 °С составляет не менее 60 минут.
Редуктор 300 атм, Стандарт G 5/8"согласно DIN 477
Вторичное давление редуктора:
от 6 атм до 9 атм
Расход воздуха:
свыше 1000 л/мин;
при 20 атм, свыше 500 л/мин
Установка свистка:
55 атм +/- 10 атм (от 50 атм до 60 атм)
Срабатывание предохранительного клапана редуктора:
при давлении выше 13 атм - 20 атм
МАСКА:
Сопротивление дыханию при вдохе не более 5 мбар
(при синусоидальном расходе 40 х 2,5 л/мин
и давление в баллоне выше 20 бар,
или при синусоидальном расходе 25 х 2,5 л/мин
и давление в баллоне выше 10 бар)
Вес без баллона:
Вес (Спинка с редуктором, манометром и подвесной системой, не более):
PSS 90 - 3 кг
PSS 100 - 3,3 кг
РА 94 Plus Basic - 2,7 кг
Маска:
Панорама Нова - 0,550 кг
Панорама Нова Стандарт Р - 0,5 кг
Вес (легочный автомат) - 0,5 к
Средний срок службы дыхательного аппарата - не менее 10 лет
